Содержание лекции

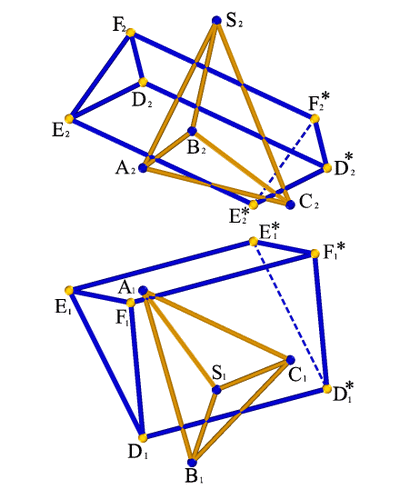

Алгоритм решения задачи по построению линии пересечения пирамиды и призмы на комплексном чертеже:

Для нахождения точек 1 и 2, в которых ребро пирамиды AS пересекает грани DD*EE* и EE*FF* призмы, через проекцию ребра A₂S₂ проведена фронтально проецирующая плоскость a₂, которая пересекает ребра призмы в  трех точках. Горизонтальные проекции  этих точек пересечения плоскости a с ребрами призмы образуют треугольник. Проекция ребра пирамиды  A₁S₁ пересекает полученный треугольник в точках 1₁ и 2₁.

С помощью фронтально проецирующей плоскости β находим точки 5 и 6  пересечения ребра пирамиды  SC с гранями призмы EE*FF* и EE*DD*, а при помощи горизонтально проецирующей плоскости g находим точки 3 и 4 пересечения ребра призмы DD* с гранями пирамиды.

Точки 1, 2, 3, 4, 5, 6 определяют положение пространственной ломаной линии пересечения пирамиды и призмы.
