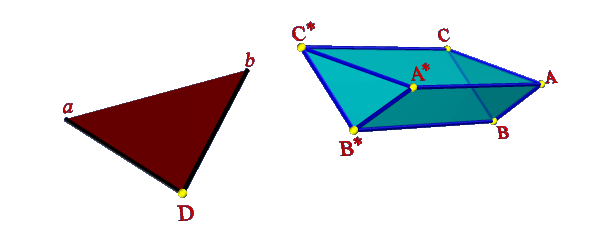

Алгоритм решения задачи:
1. Через горизонтальные проекции ребер проведем вспомогательные секущие плоскости α, β и γ.
2. Строим линии пересечения вспомогательных плоскостей с заданной.
3. Находим на фронтальной проекции точки пересечения полученных линий с соответствующими ребрами призмы К2, М2 и N2 – вершины фронтальной проекции сечения призмы.
4. По линиям связи находим горизонтальные проекции этих точек.
5. Полученные точки соединяем прямыми линиями с учетом видимости.
|
|
|
При решении вопроса о видимости сторон построенного сечения следует иметь в виду достаточно очевидное правило: точка и линия, лежащие на поверхности многогранника, видимы только в том случае, если они расположены на видимой грани.
|
|
|
|
|
