Содержание лекции

Прямая, перпендикулярная плоскости

Теорема. Если прямая перпендикулярна плоскости, то горизонтальная проекция этой прямой перпендикулярна горизонтальной проекции горизонтали плоскости, а фронтальная проекция – фронтальной проекции фронтали плоскости.

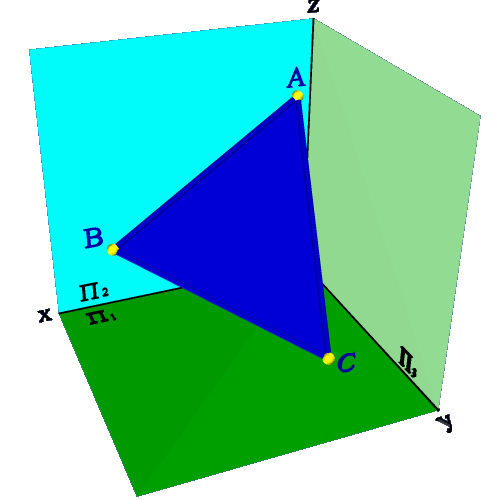

Пусть прямая n, перпендикулярная плоскости, пересекает плоскость АBC в точке N. Тогда по условию n перпендикулярна любой прямой плоскости. Проведем в плоскости АBC горизонталь h, а на основании теоремы о проецировании прямого угла можно утверждать, что на горизонтальную плоскость проекций они проецируются под прямым углом, т.е. n₁ ^ h₁. Аналогично для фронтали: f ^ n Þ  f₂ ^ n₂.
