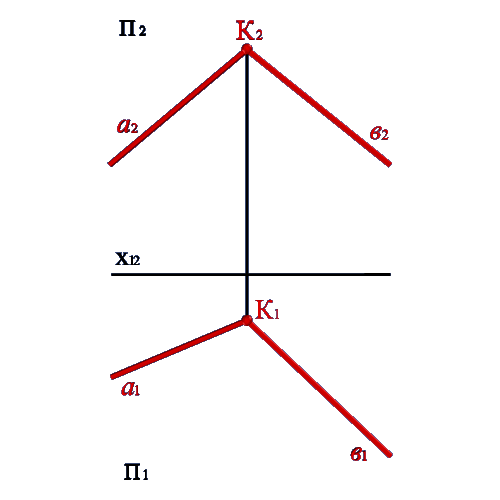

Проведем произвольно фронтальную проекцию горизонтали h₂ параллельно оси х, которая пересекает прямые в точках А₂ и В₂. Определив проекции А₁ и В₁, построим горизонтальную проекцию горизонтали h₁.

Траектория движения точки К₁ определена прямой К₁О₁^ h₁ – проекцией окружности – это траектория движения точки К. Чтобы найти радиус этой окружности, методом треугольника определим натуральную величину отрезка КО. Продолжим прямую К₁О₁ так, чтобы |КО| = |О₁К*₁|. Точка К*₁ соответствует проекции точки К, когда прямые лежат в плоскости, параллельной П₁ и проведенной через горизонталь – ось вращения. Следовательно, угол j – натуральная величина угла между прямыми.
