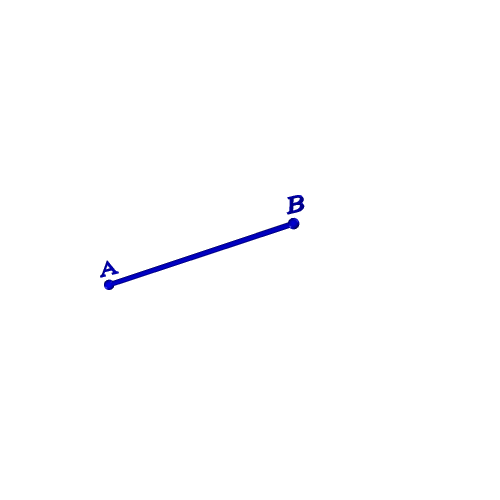

Метод вращения вокруг оси, перпендикулярной плоскости проекций Траектория – дуга окружности, центр которой находится на оси, перпендикулярной плоскости проекций. Для определения натуральной величины отрезка прямой общего положения АВ выберем ось вращения, перпендикулярную горизонтальной плоскости проекций и проходящую через В. Повернем отрезок так, чтобы он стал параллелен фронтальной плоскости проекций (горизонтальная проекция отрезка параллельна оси x). При этом точка А переместится в А*, а точка В не изменит своего положения. Положение проекции А*2 находится на пересечении фронтальной проекции траектории перемещения точки А (прямая линия, параллельная оси x) и линии связи, проведенной из проекции А*1. Полученная проекция отрезка В2 А*2 определяет его действительные размеры. |
