Отмеченные особенности в расположении следов прямой на эпюре позволяют сформулировать следующие правила: 1. Для построения горизонтального следа М прямой необходимо продолжить ее фронтальную проекцию до пересечения с осью 0x и в этой точке восстановить перпендикуляр к оси до пересечения с горизонтальной проекцией прямой. 2. Для построения фронтального следа N прямой необходимо из точки пересечения ее горизонтальной проекции с осью 0x восстановить перпендикуляр до пересечения с фронтальной проекцией прямой.

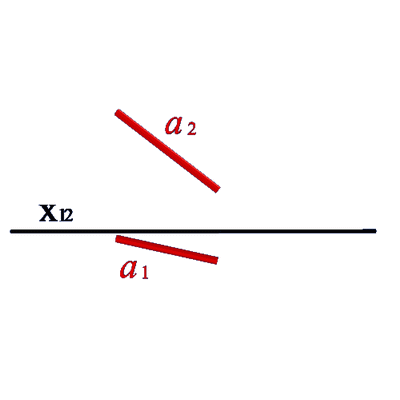

С помощью этих правил на эпюре построены следы прямой а. Здесь же показаны совпавшие проекции точки А, принадлежащей рассматриваемой прямой. Особенность этой точки в том, что она равноудалена от плоскостей проекций, т.е. находится в биссекторной плоскости S2бис. |
