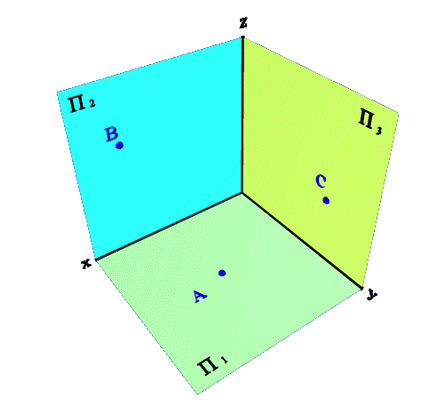

Точка
принадлежит плоскости проекций.
-
Точка А принадлежит горизонтальной
плоскости проекций (x ≠ 0, y ≠ 0, z = 0)
– фронтальная проекция точки лежит на оси x,
а профильная на оси y.
-
Точка B
принадлежит фронтальной плоскости проекций
(x ≠ 0, y = 0, z ≠ 0)
– горизонтальная проекция точки лежит на оси x,
а профильная на оси z.
-
Точка С принадлежит профильной
плоскости проекций (x = 0, y ≠ 0, z ≠ 0)
– горизонтальная проекция точки лежит на оси y,
а фронтальная на оси z.
|
|
