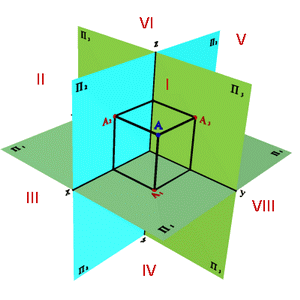

Плоскости проекций, попарно пересекаясь,
определяют три оси 0x, 0y
и 0z, которые можно рассматривать как
систему декартовых координат в пространстве с началом в точке 0. Три плоскости проекций делят пространство на восемь трехгранных углов – октантов. Для получения эпюра точки в системе трех плоскостей проекций плоскости П1 и П3 вращают соответственно вокруг осей х и z до совмещения с плоскостью П2. При обозначении осей на эпюре отрицательные полуоси обычно не указывают. |
