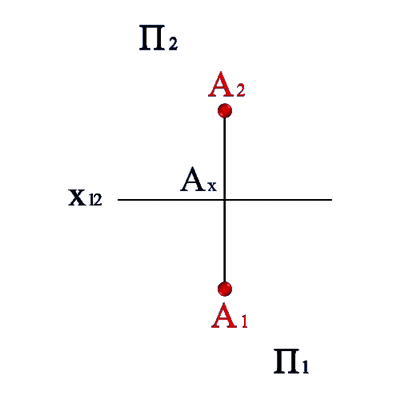

А1 – горизонтальная проекция точки А; А2 – фронтальная проекция точки А. Проекции точки всегда расположены на прямой, перпендикулярной оси x12 и пересекающей эту ось в точке Аx. Справедливо и обратное, т.е. если на плоскостях проекций даны точки А1 и А2, расположенные на прямой, пересекающей ось x12 в точке Аx под прямым углом, то они являются проекцией некоторой точки А. На эпюре Монжа проекции А1 и А2 расположены на одном перпендикуляре к оси x12. При этом расстояние А1Аx (от горизонтальной проекции точки до оси) равно расстоянию от самой точки А до плоскости П2, а расстояние А2Аx (от фронтальной проекции точки до оси) равно расстоянию от самой точки А до плоскости П1.
Прямые линии, соединяющие разноименные проекции точки на эпюре,
называются
линиями проекционной связи. |
|
|
|
