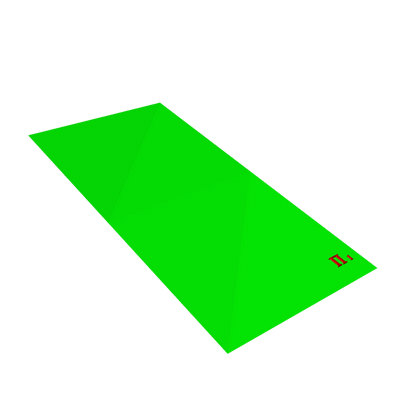

В соответствии с методом, предложенным Г. Монжем, рассмотрим в пространстве две взаимно перпендикулярные плоскости проекций. Одну из плоскостей проекций П1 располагают горизонтально, а вторую П2 – вертикально. П1 – горизонтальная плоскость проекций, П2 – фронтальная. Плоскости бесконечны и непрозрачны. Плоскости проекций делят пространство на четыре двугранных угла – четверти. Рассматривая ортогональные проекции, предполагают, что наблюдатель находится в первой четверти на бесконечно большом расстоянии от плоскостей проекций.
Линия пересечения плоскостей проекций называется
осью координат и обозначается x12 Так как эти плоскости непрозрачны, то видимыми для наблюдателя будут только те геометрические объекты, которые располагаются в пределах той же первой четверти. Чтобы получить плоский чертеж, состоящий из указанных проекций, плоскость П1 совмещают вращением вокруг оси x12 с плоскостью П2. Проекционный чертеж, на котором плоскости проекций со всем тем, что на них изображено, совмещены определенным образом одна с другой, называется эпюром Монжа (фр. ėpure – чертеж) или комплексным чертежом. |
