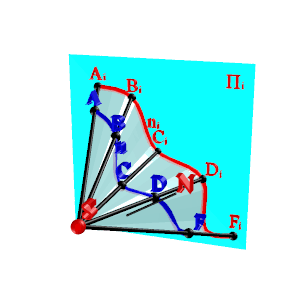

Проецирующие лучи, проведенные через все точки кривой n, образуют проецирующую коническую поверхность N. Проекция криволинейной фигуры, таким образом, представляет собой линию пересечения проецирующей поверхности N и плоскости проекций Пi.
 |
 |
 |
|
|
Центральная проекция линии
|
Центральная проекция поверхности
|
||

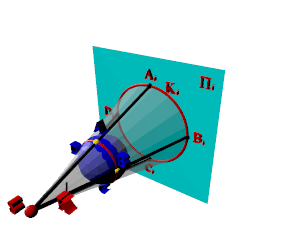

Коническую поверхность К образуют лучи и при проецировании трехмерной фигуры. Линию Ki принято называть в этом случае очерковой или очерком данной фигуры.
|
|
|
