Инструкция по просмотру 3d-моделей в bCAD-Студент

Иконка – "Модель объекта в bCAD", расположенная рядом с рисунком в лекциях, свидетельствует о наличии трехмерной модели изображенного на рисунке объекта, который можно открыть с помощью графического редактора bCAD-Студент.

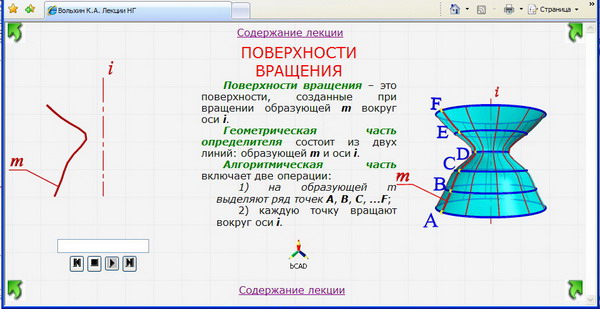

Например:

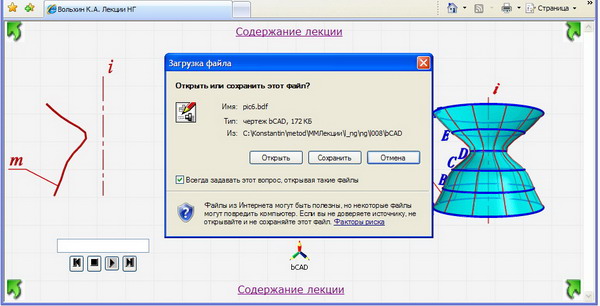

Если навести на иконку курсор манипулятора-мыши и кликнуть левой кнопкой, появится следующее диалоговое окно:

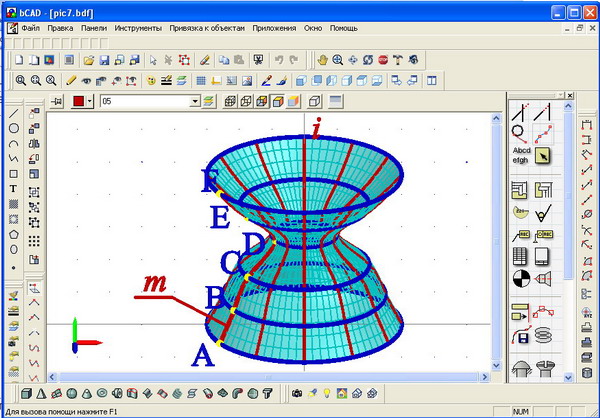

Чтобы открыть модель, нужно нажать кнопку "Открыть". При этом автоматически запустится установленный ранее на компьютер графический редактор bCAD-Студент:

Для просмотра трехмерного объекта требуется знать значение некоторых кнопок, размещенных на панелях управления программой.

На панели "Установки редактора"

Масштабирование области

Показать всё

Вид спереди

Вид сзади

Вид слева

Вид справа

Вид сверху

Вид снизу

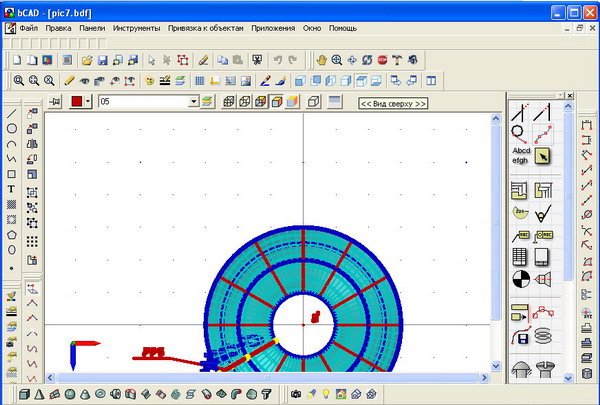

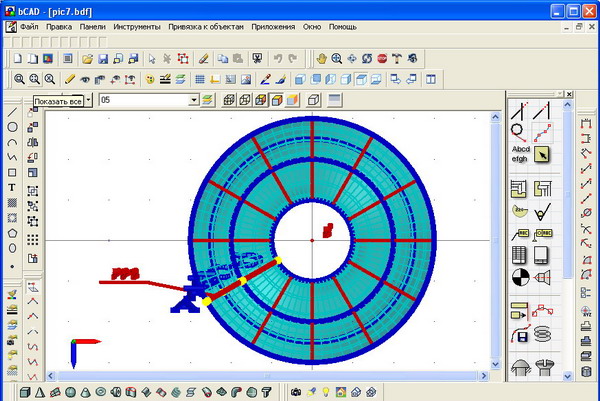

Если после выбора стандартного вида нажатием соответствующей кнопки объект исчез с поля экрана или отображается не полностью, требуется нажать кнопку "Показать все":

На панели окна редактирования можно выбрать способ отображения модели:

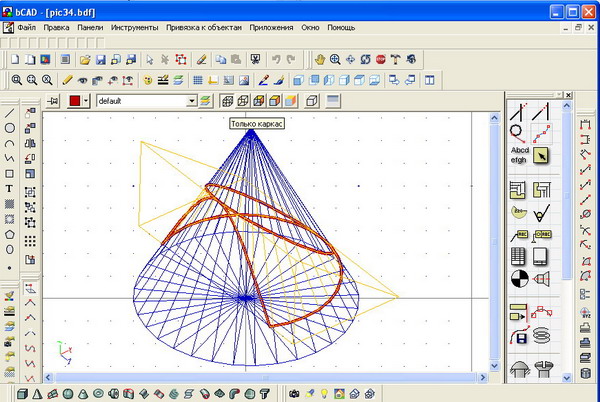

Только каркас

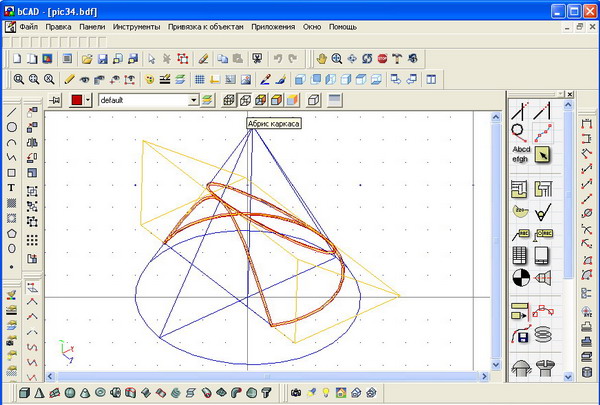

Абрис каркаса

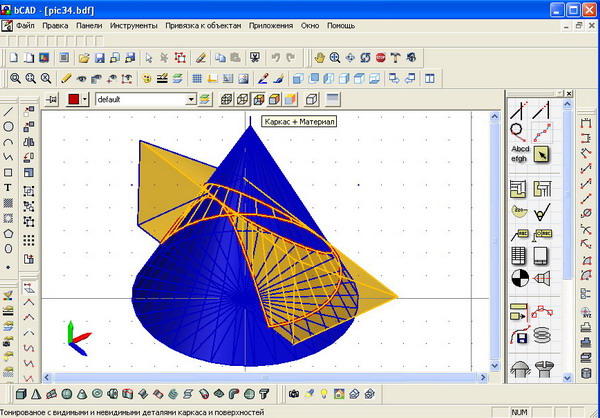

Каркас + материал

Только видимое

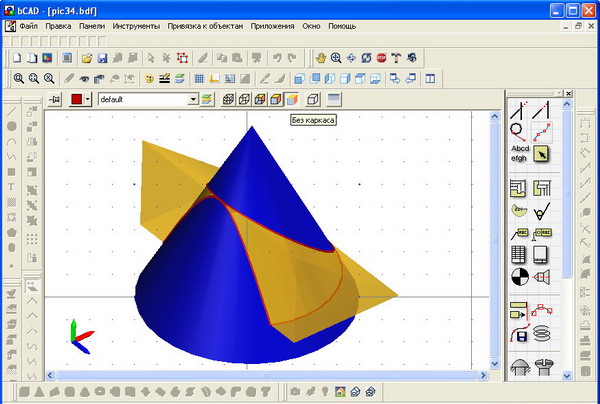

Без каркаса

Черно-белое

На панели "Tablet" есть кнопки, позволяющие управлять видом при помощи мыши:

Сдвиг в любом направлении

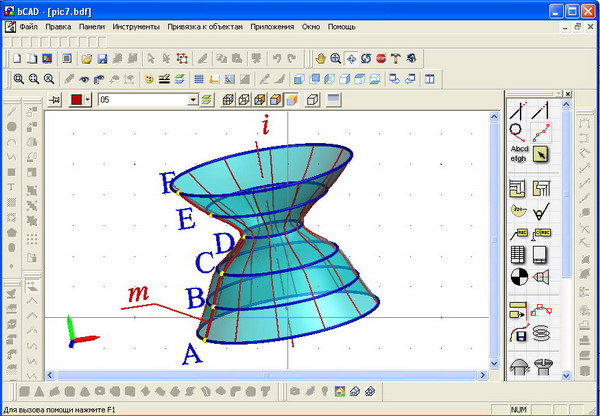

Трехмерное вращение (вокруг вертикальной и горизонтальной оси)

Двумерное вращение - наклон – поворот вида в плоскости экрана
