В состав пакета входят следующие прикладные библиотеки:

• Библиотека конструктивных элементов сварных швов. Предназначена для хранения графических фрагментов с переменным содержанием размерных надписей.

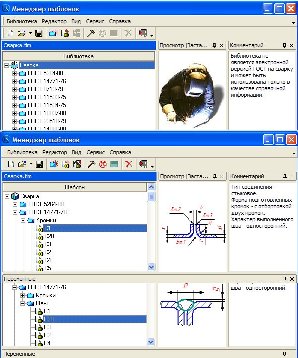

Библиотека конструктивных элементов сварных швов [Скриншот]

Библиотека содержит изображения конструктивных элементов сварных швов и связанные с ними файлы MS Excel, в которых хранятся значения переменных параметров. Графические фрагменты помещаются в активный документ КОМПАС-График с указанным пользователем содержанием размерных надписей (без изменения графики).

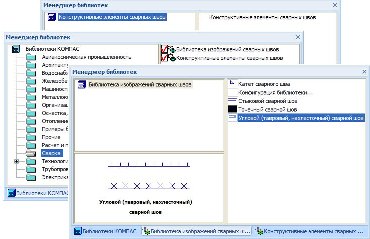

• Библиотека изображений сварных швов. Предназначена для автоматизации оформления строительных чертежей, содержащих изображения сварных соединений. Она позволяет автоматически формировать изображения катетов сварных швов, а также сварных соединений следующих типов:

• стыкового,

• углового (таврового, нахлесточного),

• точечного.

Геометрические параметры изображений швов (длина штрихов, расстояние между штрихами и группами штрихов, тип линий и т.д.) настраиваются пользователем.

При вставке в документ изображения конкретного шва можно выбрать его тип: заводской или монтажный, сплошной или прерывистый, и указать, видимой или невидимой должна быть линия шва.
