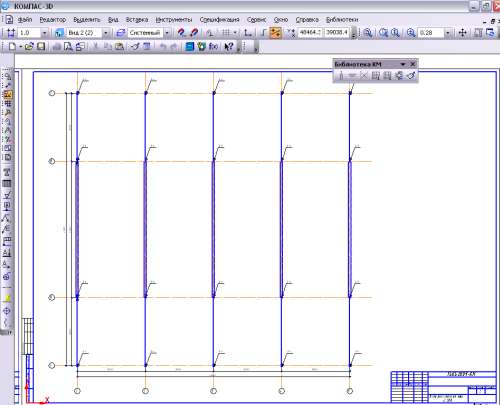

Приложение предлагает начать работу с построения схемы металлоконструкции. При этом описание схемы проектировщик производит с помощью специальных команд: колонны, балки и связи, в которых активирован режим схематического отображения элементов. Для продолжения работы — проектирования планов раскладки активируется детализированное изображение элементов металлоконструкций.

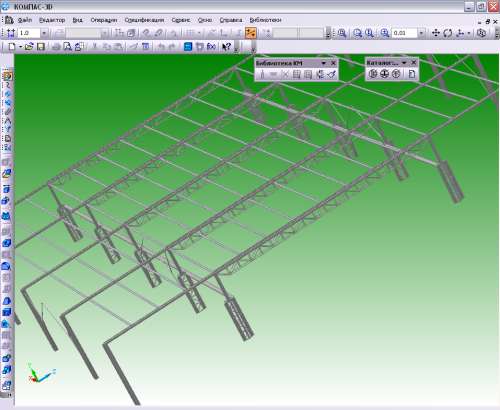

Библиотека проектирования металлоконструкций в режиме 3D [http://construction.ascon.ru/source/images/software/712/img2_s.jpg]

Для работы создана начальная база параметрических элементов металлоконструкций разных классов: балок, колонн, связей (вертикальные, горизонтальные, крестовые, портальные).

Предусмотрено свободное изменение всех параметров конструкции и входящих в нее элементов для всех классов.

Созданы специальные команды для автоматического формирования спецификаций металлопроката и отправочных элементов по принципу отчетов.

В приложении реализована технология псевдо-3D, т.е. предусмотрена возможность, работая на плане, перейти в разрез, установить необходимые элементы и снова вернуться на план.

Таким образом можно подробно и точно описать всю проектируемую модель металлоконструкции, не прибегая к трехмерному проектированию. Однако, если потребность в трехмерном проектировании существует, то все металлоконструкции, созданные в плане, могут быть сформированы в 3D-модель.

Приложение интегрировано с Менеджером объекта строительства.
