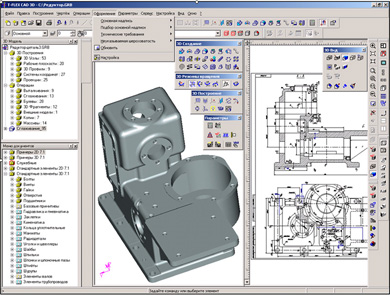

Интерфейс T-FLEX

[http://tflex.ru/img/img_konstructor/ofor2_m.jpg]

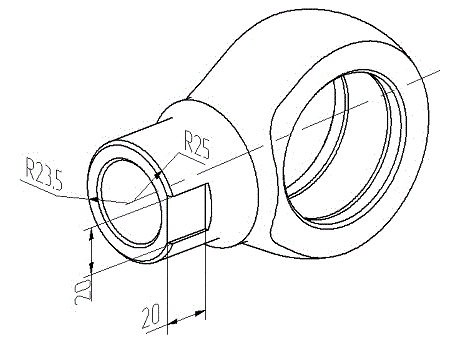

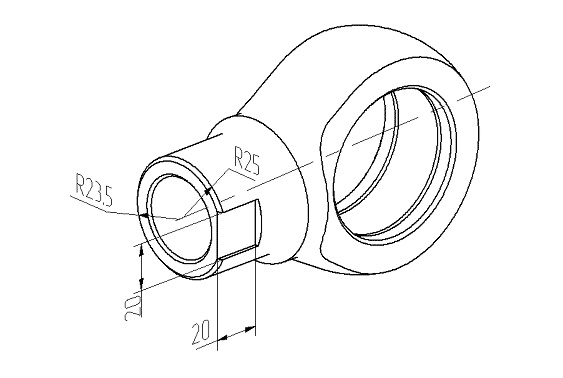

Размеры на аксонометрическом изображении

[http://tflex.ru/img/img_konstructor/akson2.gif]

Для быстрого и качественного создания графической конструкторской и технологической документации по 3D-моделям компания "Топ Системы" предлагает конструкторскую программу T-FLEX CAD 3D SE. 3D-модели могут быть созданы как в T-FLEX CAD 3D, так и в других системах. Прежде всего, это относится к программам на ядре Parasolid — Unigraphics, SolidWorks, Solid Edge и др. Кроме того, посредством обменных форматов Parasolid, IGES и STEP данные могут быть импортированы из любой другой программы 3D-моделирования. За отдельную плату поставляются прямые интерфейсы к системам CATIA и Pro/ENGINEER.

Система стоит существенно меньше полнофункциональной трехмерной версии конструкторской программы 3D-моделирования T-FLEX CAD и поэтому может служить экономичным решением для тех, кому не требуется функций 3D-моделирования, или для тех, кто уже имеет программы 3D-моделирования. Конструкторская система T-FLEX CAD 3D SE содержит в себе все возможности системы T-FLEX CAD 2D.

Для получения точных чертежей используется операция проецирования, в которой можно автоматически создавать осевые линии, показывать или не показывать невидимые линии и гладкие сопряжения. В операции получения сечений и разрезов можно выбрать тела, к которым нужно или не нужно применять сечение. Также можно выбирать отдельные тела для проецирования, что позволяет получать из сборочной модели не только сборочный чертеж, но и деталировку.
