Лист |
|
"Способы задания эллипса" bCAD [Скриншот] |
|

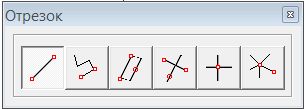

"Способы задания отрезка" bCAD [Скриншот] |
Дескриптор листа должен содержать следующую информацию:
|
"Стиль линий" bCAD [Скриншот] |
эллипс (центр эллипса — точка 1(39.6,30), вершина прямоугольника — точка 2(59.2,33.5));
отрезок 1 (точка 1 (20,30); точка 2 (59.2,30));
отрезок 2 (точка 3 (26.7,30); точка 4 (35.7,33.4));
отрезок 3 (точка 5 (26.7,30); точка 6 (35.7,26.6));
отрезок 4 (точка 7 (39,30); точка 8 (35.7,33.4));
отрезок 5 (точка 9 (39,30); точка 10 (46.7,26.7));
параметры линий.
|
|
|
