Каркасные модели разделяют на точечные и линейные.
Рассмотрим последовательность формирования трехмерной информационной модели здания с помощью современных геоинформационных систем на примере деятельности компании "Аркон" [http://www.ark-on.ru/about/item31/].
Лазерное сканирование является разновидностью активной съемки. Лазерный сканер производит сканирование всех видимых объектов в радиусе до 1000 м. Сканирование ведется посредством "качания" лазерного луча в вертикальной и горизонтальной плоскостях, результатом непосредственного измерения являются горизонтальный и вертикальный углы и дальность точек лазерных отражений.
Полученное в результате сканирования облако точек — точечная каркасная модель объекта.
Векторизация точечной каркасной модели с помощью специального программного обеспечения позволяет перейти к линейной каркасной модели здания.
|

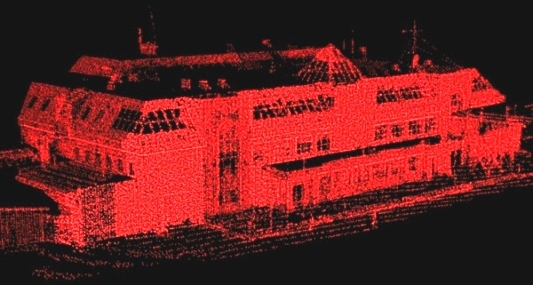

Точечная каркасная цифровая модель здания |
Линейная каркасная цифровая модель здания |
|
|
|
