LCоS-проектор

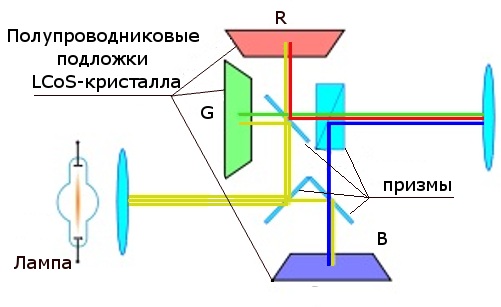

LCoS (англ. Liquid Crystal on Silicon — жидкие кристаллы на полупроводнике) — технология получения изображения, используемая в проекторах. Является третьей по распространенности после технологий DLP и 3LCD (LCD), но занимает значительно меньшую долю рынка. Синонимами LCoS являются фирменные аббревиатуры D-ILA (англ. Direct Drive Image Light Amplifier) компании JVC и SXRD (англ. Silicon X-tal Reflective Display) компании Sony. Принцип работы современного LCoS-проектора близок к 3LCD, но, в отличие от последней технологии, использует не просветные ЖК-матрицы, а отражающие (этим LCoS родственна уже DLP-технологии). На полупроводниковой подложке LCoS-кристалла расположен отражающий слой, поверх которого находятся жидкокристаллическая матрица и поляризатор. Под воздействием электрических сигналов жидкие кристаллы либо закрывают отражающую поверхность, либо открываются, позволяя свету от внешнего направленного источника отражаться от зеркальной подложки кристалла. Как и в LCD-проекторах, в LCoS-проекторах сегодня применяются только трёхчиповые схемы на основе монохромных LCoS-матриц. Как и в технологии 3LCD, для формирования цветного изображения используются три кристалла LCoS, призма, дихроичные зеркала и светофильтры красного, синего и зелёного цветов. В конце 1990-х годов, на заре развития технологии, компания JVC предлагала одночиповые решения на основе цветных матриц LCoS. В них световой поток разбивался на RGB-составляющие непосредственно в самой матрице при помощи фильтра HCF (англ. Hologram Color Filter — голографический цветовой фильтр). Эта технология получила название SD-ILA (англ. Single D-ILA). Также одноматричные решения разрабатывались и компанией Philips. Но одночиповые LCoS-проекторы не получили широкого распространения из-за ряда недостатков: трехкратных потерь светового потока при прохождении фильтра (что в том числе накладывало ограничения по причине перегрева матрицы), невысокого качества цветопередачи, более сложной технологии производства цветных LCoS-чипов. |
