Большинство современных LCD-проекторов содержат три активные TFT (Thin Film Transistors) ЖК-панели. Они установлены в каналы первичных цветов R, G и B, выполненных на дихроичных и нормальных зеркалах.

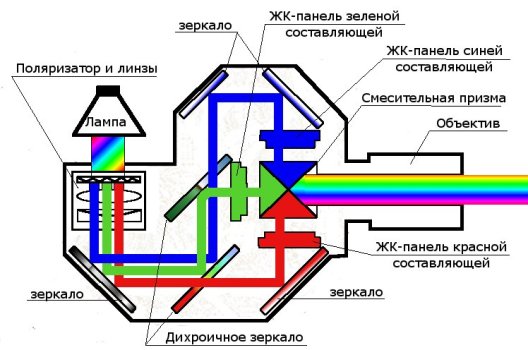

Оптическая схема LCD-проектора показана на рисунке. Свет от мощной лампы сначала проходит через систему линз и поляризаторов и превращается  в равномерный световой поток с плоской поляризацией, необходимой для нормальной работы жидких кристаллов.

Затем белый луч под углом 45° попадает на дихроичное зеркало, пропускающее красную составляющую и отражающее зеленую и синюю. Дихроичное зеркало — это стеклянная подложка с "пирогом" из тонких пленок с разными оптическими свойствами. Оно работает благодаря интерференции световых волн.

Красный луч после отражения от обычного зеркала поступает на ЖК-панель, формирующую красную составляющую картинки. Синий и зеленый лучи в свою очередь разделяются еще одним дихроичным зеркалом и через линзы направляются на две другие ЖК-матрицы.

ЖК-панели, отвечающие за модуляцию трех световых потоков, размещены по трем сторонам комбинированной смесительной призмы кубической формы. Для удобства сборки и ремонта проектора LCD-панели и призма обычно монтируются в единый съемный блок. Для точного сведения цветов, т.е. совмещения красной, зеленой и синей составляющих картинки, предусмотрена специальная заводская процедура юстировки панелей. Проектор считается хорошо настроенным, если расхождение цветов на экране не превышает половины пикселя.
