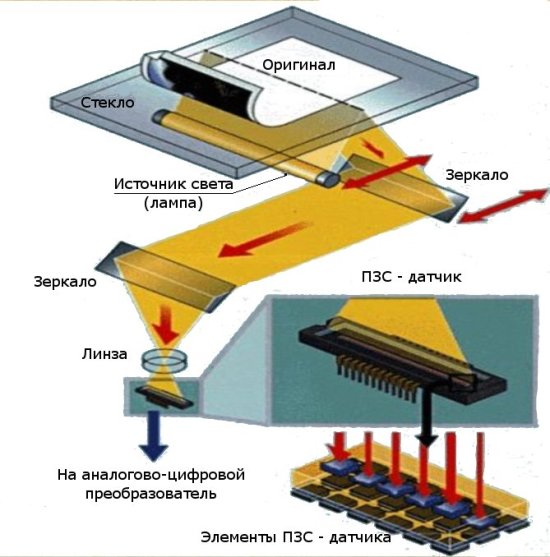

В большинстве сканеров для преобразования изображения в цифровую форму применяются светочувствительные элементы на основе приборов с зарядовой связью (ПЗС) (англ. Charge-Coupled Device, CCD). Первыми приемниками такого типа были фотодиоды. Уже на заре своего появления они позволили сделать гигантский скачок в области регистрации световых потоков и изображений. С физической точки зрения ПЗС интересны тем, что электрический сигнал в них представлен не током или напряжением, как в большинстве других твердотельных приборов, а зарядом. При соответствующей последовательности тактовых импульсов напряжения на электродах МДП-конденсаторов, зарядовые пакеты можно переносить между соседними элементами прибора. Поэтому такие приборы и названы приборами с переносом заряда или с зарядовой связью. Принцип работы однопроходного планшетного сканера состоит в том, что вдоль сканируемого изображения, расположенного на прозрачном неподвижном стекле, движется сканирующая каретка с источником света. Отраженный свет через оптическую систему сканера (состоящую из объектива и зеркал или призмы) попадает на три расположенных параллельно друг другу фоточувствительных полупроводниковых элемента на основе ПЗС, каждый из которых принимает информацию о компонентах изображения. |
|
|
|
