	Строительное черчение

Строительными чертежами называют чертежи, которые содержат проекционное изображение строительных объектов и их частей и другие данные, необходимые для возведения зданий и сооружений, а также для изготовления строительных изделий и конструкций. Они должны обеспечить привязку строительного объекта к местности, изготовление элементов для монтажа в процессе строительства, само строительство и нормальную эксплуатацию построенного здания, объекта.

Чертежи должны точно передавать форму и размеры здания и его конструкций, быть понятными, четкими, оформленными по стандартам. При выполнении строительных чертежей опираются на правила установленные государственными стандартами единой системы конструкторской документации (ЕСКД) и  стандарты системы проектной документации для строительства (СПДС), которые устанавливают единые правила выполнения, оформления и обращения проектной документации. Соблюдение этих правил обеспечивает унификацию состава и оформления проектной документации. В зависимости от назначения чертежа:

- чертежи строительно-монтажные;

- чертежи строительных изделий.

В зависимости от типа проекта:

- типовой проект;

- индивидуальный проект;

- экспериментальный проект.

В зависимости от стадии проектирования:

- технорабочий проект;

- рабочие чертежи.

Содержание и оформление строительных чертежей во многом зависит от вида строительных объектов и от назначения самих чертежей, от применяемых конструкций и строительных материалов, от методов возведения зданий и сооружений, от стадии проектирования.

Строительные чертежи отличаются большим разнообразием. Их можно классифицировать следующим образом:

1. В зависимости от вида строительного объекта:

- чертежи гражданских зданий;

- чертежи промышленных зданий;

- чертежи сельскохозяйственных зданий;

- чертежи инженерных сооружений.

В связи с такой классификацией производится разделение рабочих чертежей на части, каждой из которых присваивают особую марку, проставленную на каждом чертеже в основной надписи (ГОСТ 21.101-97). Марка состоит из начальных букв названия данной части проекта. Например: АС (архитектурно-строительная часть), КС (конструкции строительные), ВК (водопровод и канализация), КМ – конструкции металлические и т.д.

При изучении инженерной графики студентам приходится выполнять план архитектурно-строительного чертёжа производственного здания (гаража, мастерской, пункта технического обслуживания и т.п.). Строительное черчение имеет много общего с машиностроительным, но является специфичным разделом инженерной графики со своими особенностями.

Приобретение навыков чтения и выполнения строительных чертежей, овладение современными методами создания графических изображений строительных объектов, умение расставить оборудование в таких зданиях является неотъемлемой частью процесса подготовки будущего инженера.

При выполнении архитектурно-строительных чертежей необходимо руководствоваться следующими нормативными документами:

1. Единой системой конструкторской документации (ЕСКД).

2. Системой проектной документации для строительства (СПДС).

3. Строительными нормами и правилами (СНиП).

1) Прочитать  и изучить предложенный вариант чертежа здания.

2) Выбрать формат (ГОСТ 2.301-68), вычертить рамку и основную надпись (ГОСТ 21.101-97), выбрать масштаб (ГОСТ 2.303-68).

3) Выполнить компоновку поля чертежа, с учётом всех надписей, размерных линий и маркировочных кружков.

4) Вычертить план здания (ГОСТ 21.101-97), начав с нанесения продольных и поперечных разбивочных координационных осей (рисунок 192).

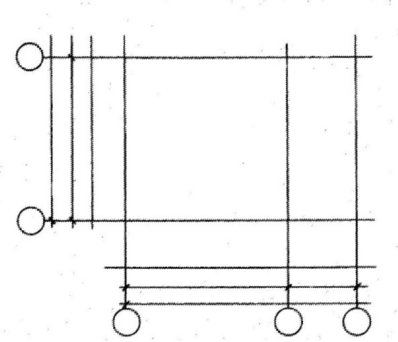

Рисунок 192 - Вычерчивание разбивочных координационных осей

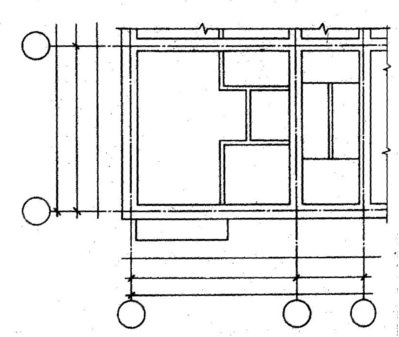

Рисунок 193 - Нанесение на плане стен здания

6) Наметить расположение на чертеже проёмов в капитальных стенах здания в соответствии с ГОСТ 21.501-93.

7) Выполнить планировку помещений (разбить здание на отдельные помещения), вычертить перегородки, наметить расположение внутренних дверных проёмов по ГОСТ 21.101-97 и ГОСТ 21.501-93.

8) Показать открывание дверей и указать расположение лестниц с нанесением всех ступенек и площадок по ГОСТ 21.101-97(рисунок 194).

9) Наметить места расположения технологического оборудования (котлы, станки, подъёмно-транспортное оборудование, рельсовые пути, подпольные каналы, подкрановые пути и т.д.) по ГОСТ 21.112-87 и санитарно-технических устройств (душевые кабины, раковины, унитазы и т.д.) по ГОСТ 21.205-93.

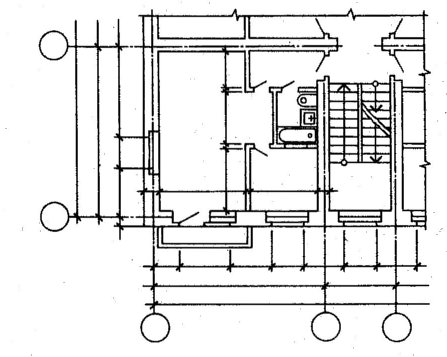

Рисунок 194 - Нанесение оконных и дверных проемов, лестниц и площадок

10) Наметить расположение дымовых и вентиляционных каналов по ГОСТ 21.501-93.

В соответствии с ГОСТ 21.101-97 и ГОСТ 21.501-93 (рисунок 194):

1) Показать размеры вне контура плана.

2) Нанести необходимые внутренние размеры помещений в пределах контура плана.

3) Показать высотные отметки полов и площадок в метрах.

4) Указать площади в правом нижнем углу всех помещений в м² и подчеркнуть тонкой линией.

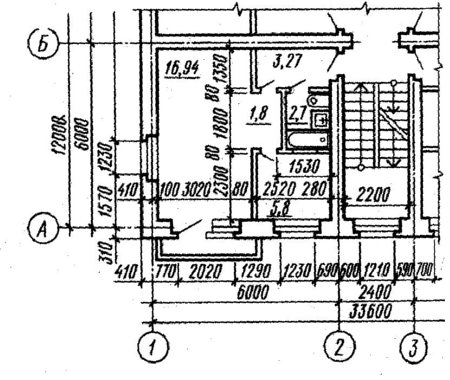

Рисунок 195 - Изображение на плане сантехнического оборудования и

 простановка размеров

1)      Надписать название или обозначение изображений.

2)      Нанести название помещений или выполнить экспликацию (ГОСТ 21.501-93).

3)      Указать марки оконных и дверных блоков.

4)      Выполнить необходимые поясняющие надписи.

5)      Проверить чертеж, исправить ошибки и неточности.

6)      Обвести чертеж.

7)      Заполнить основную надпись.

Наземные строения, предназначенные для жилья, производственных и других целей, называются зданиями.

Конструктивные элементы здания – это отдельные самостоятельные части здания или сооружения, некоторые из них представлены на рисунке 196:

1)      Фундамент под стену или опору (подземная часть здания или сооружения, которая передает нагрузку на грунт).

2)      Отмостка для отвода атмосферных вод от стен здания (обычно шириной 700-1000 мм с уклоном от 1 до 3 %).

3)      Цоколь – это нижняя часть наружной стены, которая прилегает к фундаменту и высотой  до уровня пола (предохраняет от осадков и механических повреждений).

4)      Стены наружные и внутренние, которые бывают несущие, самонесущие и навесные.

5)      Перекрытия междуэтажные, которые разделяют здание по этажам (междуэтажное, надподвальное, цокольное).

6)      Перекрытие чердачное отделяет верхний этаж от чердака.

7)      Перегородки (внутренние ограждающие конструкции, разделяющие помещения, их толщина 50-180 мм).

8)      Стропила - несущие конструкции кровельного покрытия.

9)      Обрешетка кровли необходима для уменьшения пролетов.

10) Подкос служит для уменьшения прогиба стропил.

11) Стойка служит для поддерживания конькового бруса или прогона.

12) Люк отверстие в чердачном перекрытии.

13) Чердак помещение между чердачным перекрытием и крышей здания.

14) Мауэрлат – деревянные брусья, уложенные на наружные стены.

15) Перемычка - железобетонная балка, которую укладывают над оконными или дверными проемами в стене для восприятия веса вышележащих стен и перекрытий.

16) Лестничный марш – наклонный элемент лестницы со ступеньками.

17) Косоур – наклонная балка, опирающаяся на площадки.

18) Лестничная площадка – горизонтальный элемент лестницы между маршами.

19) Тамбур – помещение около входа в здание.

20) Покрытия (верхняя ограждающая конструкция, отделяющая помещения здания от наружной среды).

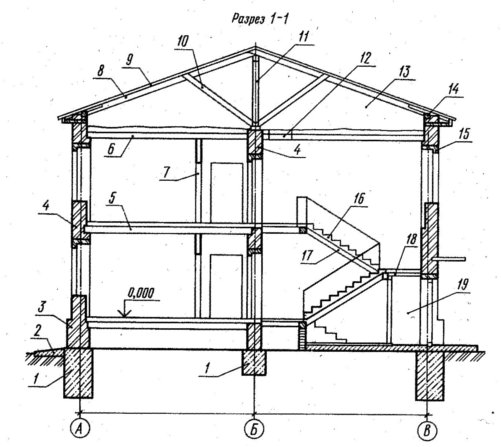

Рисунок 196 - Некоторые элементы конструкции здания
