	Основные положения единой системы конструкторской документации

В соответствии с ГОСТ 2.101-68 устанавливаются следующие виды изделий:

а) детали – изделие, изготавливаемое из однородного по наименованию и марке материала, без применения сборочных операций;

б) сборочные единицы – изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, опресовкой, развальцовкой, склеиванием, сшивкой, укладкой и т.п.);

в) комплексы – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенные для выполнения взаимосвязанных эксплуатационных функций;

г) комплекты – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструментов и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т.п.

К конструкторским документам относят графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, приемки, эксплуатации и ремонта (ЕСКД ГОСТ 2.102-68). В таблице 2 приведены определения, коды и виды конструкторских документов, выполняемых студентами в процессе работы над заданиями по курсу инженерной графики.

Таблица 2 – Виды конструкторских документов

При определении комплектности конструкторских документов на изделия следует различать:

·    основной конструкторский документ;

·    основной комплект конструкторских документов;

·    полный комплект конструкторских документов.

В соответствии с ГОСТ 2.103-68 устанавливаются следующие стадии проектирования:

Техническое предложение – совокупность конструкторских документов, которые должны содержать технические и технико-экономические обоснования целесообразности разработки документации изделия на основании анализа технического задания заказчика и различных вариантов возможных решений изделий, сравнительной оценки решений с учетом конструктивных и эксплуатационных особенностей разрабатываемого и существующих изделий и патентные исследования.

Техническое предложение после согласования и утверждения в установленном порядке является основанием для разработки эскизного (технического) проекта. Объем работ – по ГОСТ 2.118-73. Документам, разработанным на этой стадии проектирования, присваивается литера "П".

Эскизный проект – совокупность конструкторских документов, которые должны содержать принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия, а также данные, определяющие назначение, основные параметры и габаритные размеры разрабатываемого изделия.

Эскизный проект после согласования и утверждения в установленном порядке служит основанием для разработки технического проекта или рабочей конструкторской документация. Объем работ – по ГОСТ 2.119-73. Документам, разработанным на этой стадии проектирования, присваивается литера "Э".

Технический проект – совокупность конструкторских документов, которые должны содержать окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документация.

Технический проект после согласования и утверждения в установлен ном порядке служит основанием для разработки рабочей конструкторской документации. Объем работ – по ГОСТ 2.120-73. Документам, разработанным на этой стадии проектирования, присваивается литера "Т".

Содержание, расположение и размеры граф основных надписей, дополнительных граф к ним, а также размеры рамок на чертежах и схемах должны соответствовать форме 1, а в текстовых документах – формам 2, 2а и 2б (ГОСТ 2.104-2006).

Основные надписи, дополнительные графы к ним и рамки выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303-68.

Основные надписи располагают в правом нижнем углу конструкторских документов.

На листах формата А4 по ГОСТ 2.301-68 основные надписи располагаются вдоль короткой стороны листа (рисунок 2).

Рисунок 2 - Основные надписи на чертежах:

(1 - основная надпись, 2 - дополнительные графы)

Для оформления чертежей и схем применяется основная надпись формы 1 (рисунок 3). Допускается для последующих листов чертежей и схем  применять форму 2а (рисунок 5).

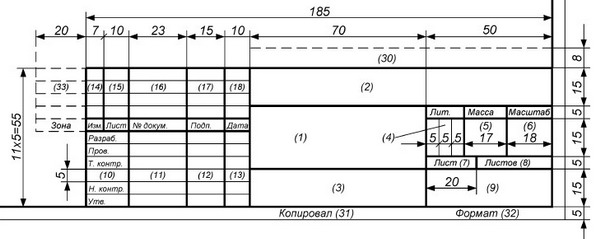

Рисунок 3 - Основная надпись (форма 1)

При оформлении текстовых конструкторских документов для первого листа используется основная надпись формы 2 (рисунок 4), а для последующих листов - формы 2а (рисунок 5).

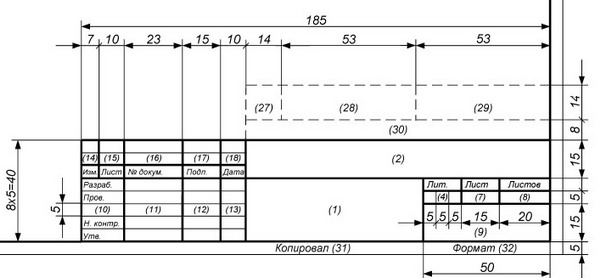

Рисунок 4 - Основная надпись (форма 2)

В графах основной надписи и дополнительных графах (номера граф на рисунках показаны в круглых скобках) указывают значения соответствующих реквизитов или атрибутов согласно ГОСТ 2.104-2006:

в графе 1 – наименование изделия или наименование документа, если этому документу присвоен код. для изделий народнохозяйственного назначения допускается не указывать наименование документа, если его код определен ГОСТ2.102, ГОСТ2.601, ГОСТ2.602, ГОСТ2.701. Наименование изделия должно соответствовать принятой терминологии и быть по возможности кратким. Наименование изделия записывают в именительном падеже единственного числа. В наименовании, состоящем из нескольких слов, на первом месте помещают имя существительное, например: «Колесо зубчатое»;

в графе 2 – обозначение документа по ГОСТ 2.201 и код, если его код определен ГОСТ 2.102, ГОСТ 2.601, гост 2.602, гост 2.701. допускается применять ранее принятую систему обозначений документов;

в графе З – обозначение  материала детали (графу заполняют только на чертежах деталей);

в графе 4 – литеру, присвоенную данному документу (на документе в бумажной форме графу заполняют последовательно, начиная с крайней левой клетки).

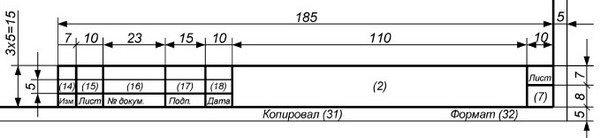

Рисунок 5 - Основная надпись (форма 2а)

в графе 5 – массу изделия по ГОСТ 2.109;

в графе б – масштаб (проставляется в соответствии с ГОСТ 2.302 и ГОСТ 2.109);

в графе 7 – порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);

в графе 8 – общее количество листов документа (указывают только на первом листе);

в графе 9 – наименование или код организации, выпускающей документ (графу не заполняют, если код содержится в обозначении документа);

в графе 10 – характер работы, выполняемой лицом, подписывающим документ, в соответствии с формами 1 и 2. Свободную строку заполняют по усмотрению разработчика, например: «Начальник отдела», «Начальник лаборатории», «Рассчитал»;

в графе 11 – фамилии лиц, подписавших документ;

в графе 12 – подписи лиц, фамилии которых указаны в графе 11.

Подписи лиц, разработавших данный документ и ответственных за нормоконтроль, являются обязательными.

При отсутствии титульного листа допускается подпись лица, утвердившего документ, размещать на свободном поле первого или заглавного листа документа в порядке, установленном для титульных листов по ГОСТ 2.105;

в графе 13 – дату подписания документа;

в графах 14-18 – сведения об изменениях, которые заполняют в соответствии с требованиями ГОСТ 2.503;

При использовании для последующих листов чертежей и схем основной надписи формы 1, граф 1,3-6 и 9 не заполняются.

В соответствии с ГОСТ 2.105-95 текстовые документы подразделяют на документы, содержащие, в основном, сплошной текст (технические условия, паспорта, расчеты, пояснительные записки, инструкции и т. н.), и документы, содержащие текст, разбитый на графы (спецификации, ведомости, таблицы и т. п.).

Подлинники текстовых документов выполняют одним из следующих способов: рукописным – чертежным шрифтом по ГОСТ 2.304 с высотой букв и цифр не менее 2,5 мм; с применением печатающих и графических устройств вывода ЭВМ (ГОСТ 2.004).
