Тема 3. Прикладные инженерные графические задачи
|
|
Тема 3. Прикладные инженерные графические задачи |
|

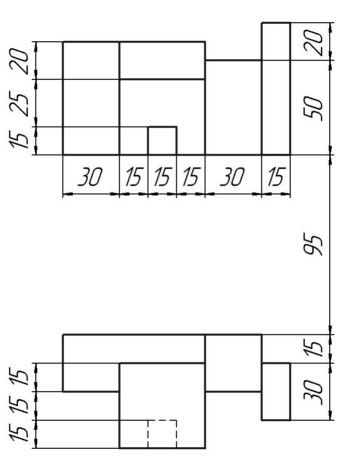

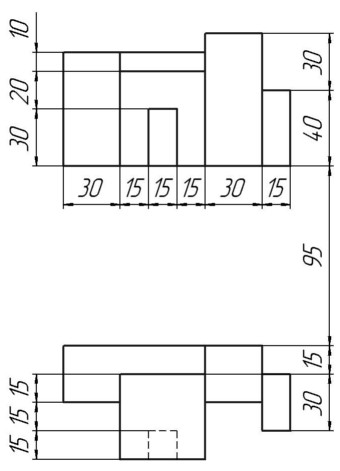

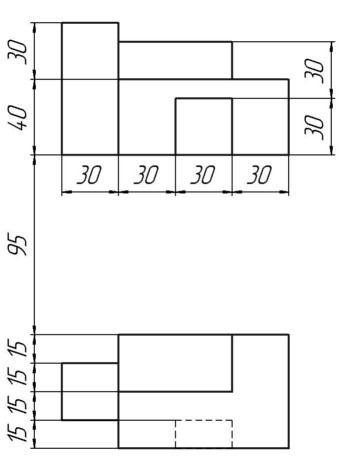

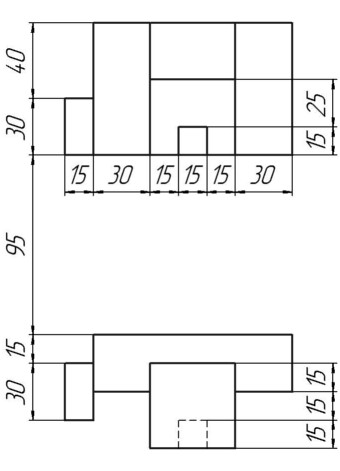

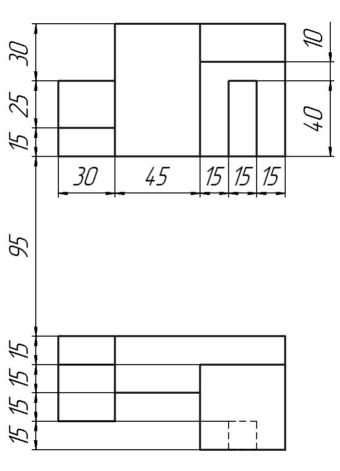

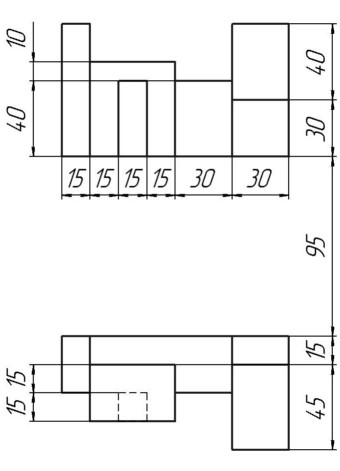

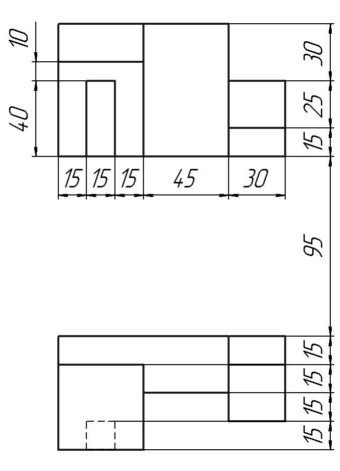

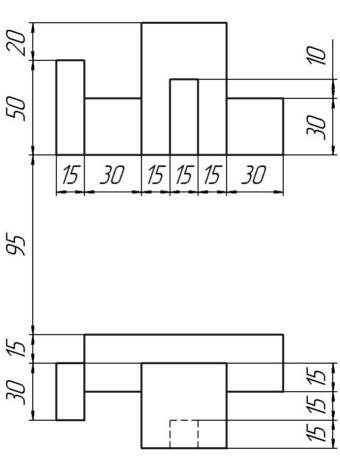

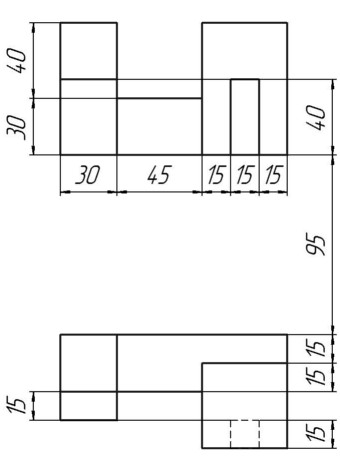

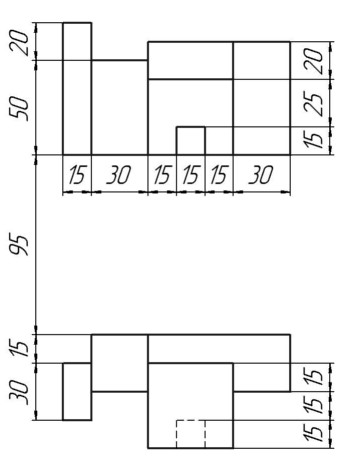

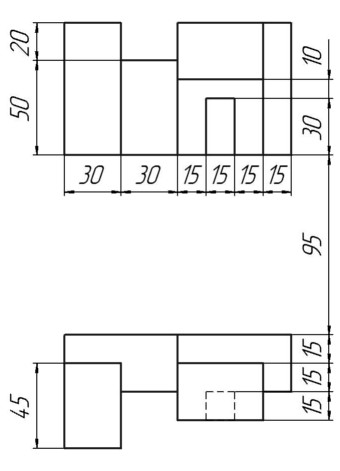

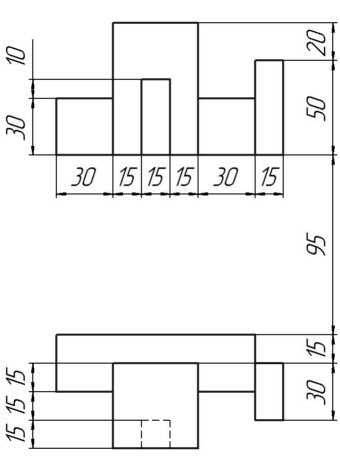

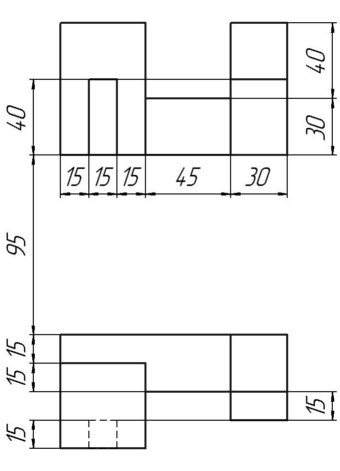

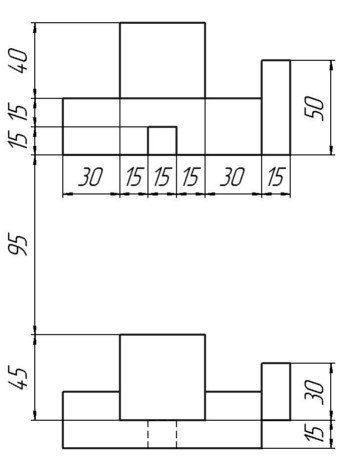

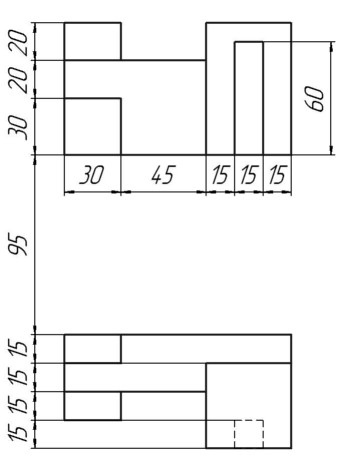

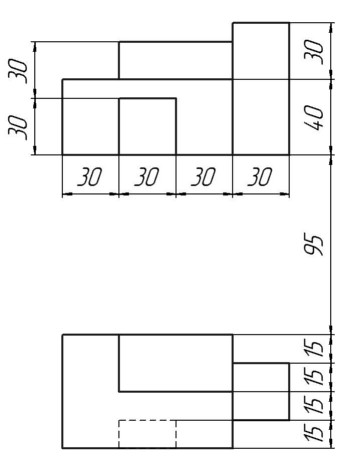

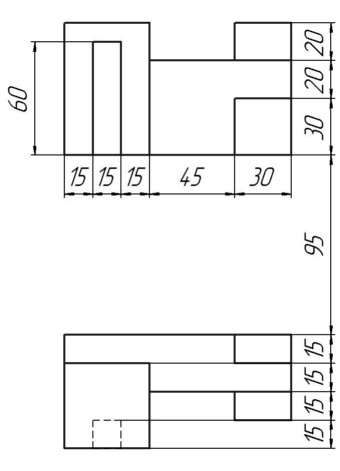

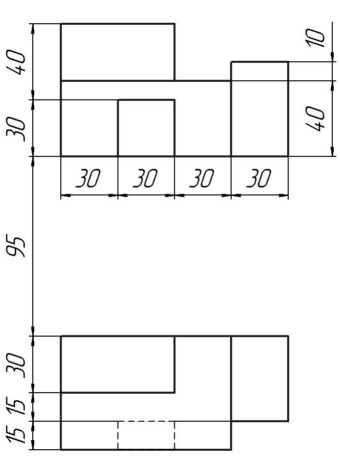

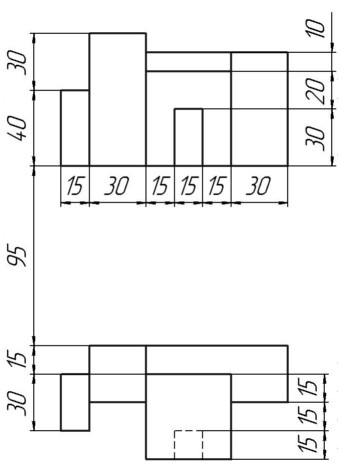

Дано: чертеж архитектурно-пространственной формы.
Содержание задания:
|
|
1. Построить наглядное изображение (перспективу) архитектурно-пространственной формы (линию горизонта расположить на 10-15 мм выше здания, остальные параметры задать самостоятельно для обеспечения наиболее наглядного изображения). |
|
|
|
2. Построить тени архитектурно-пространственной формы на ортогональных проекциях и перспективе. |
|
|
|
|
|
|
|
Вариант 7
|
Вариант 8
|
|

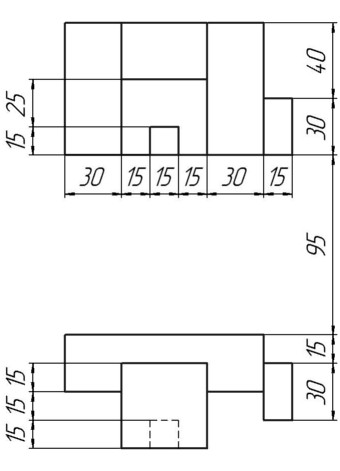

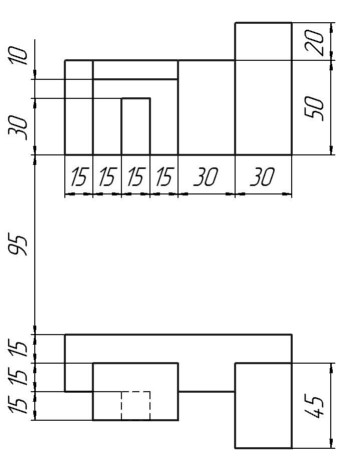

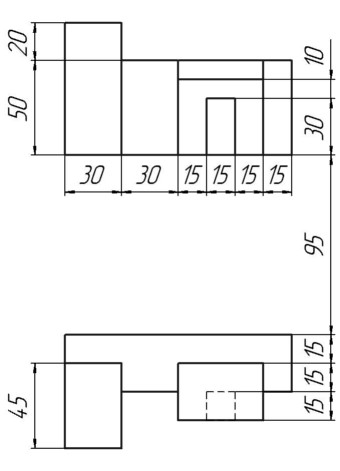

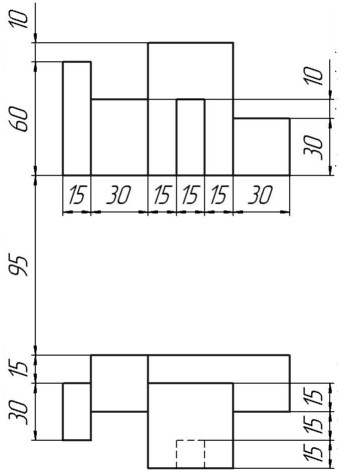

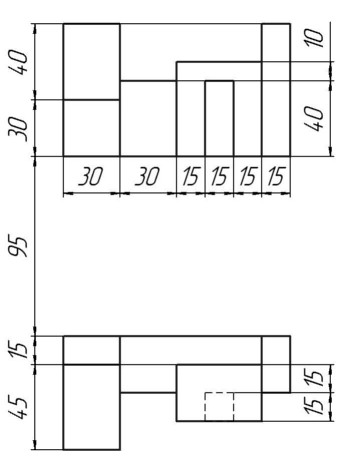

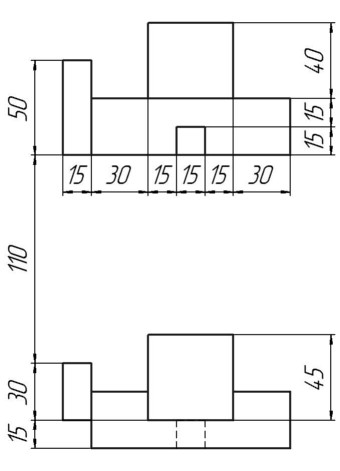

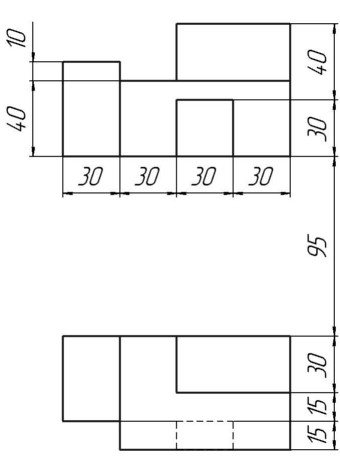

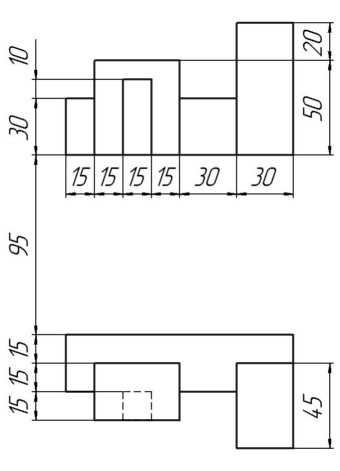

Вариант 9
|
Вариант 10 |
|
Вариант 11
|
Вариант 12 |
|
Вариант 13
|
Вариант 14
|
|
Вариант 15
|
Вариант 16
|
|
Вариант 17
|
Вариант 18
|
|
Вариант 19
|
Вариант 20 |
|
Вариант 21
|
Вариант 22 |
|
Вариант 23
|
Вариант 24
|
|
Вариант 25
|
Вариант 26 |
|
Вариант 27
|
Вариант 28
|
|
Вариант 29
|
Вариант 30
|

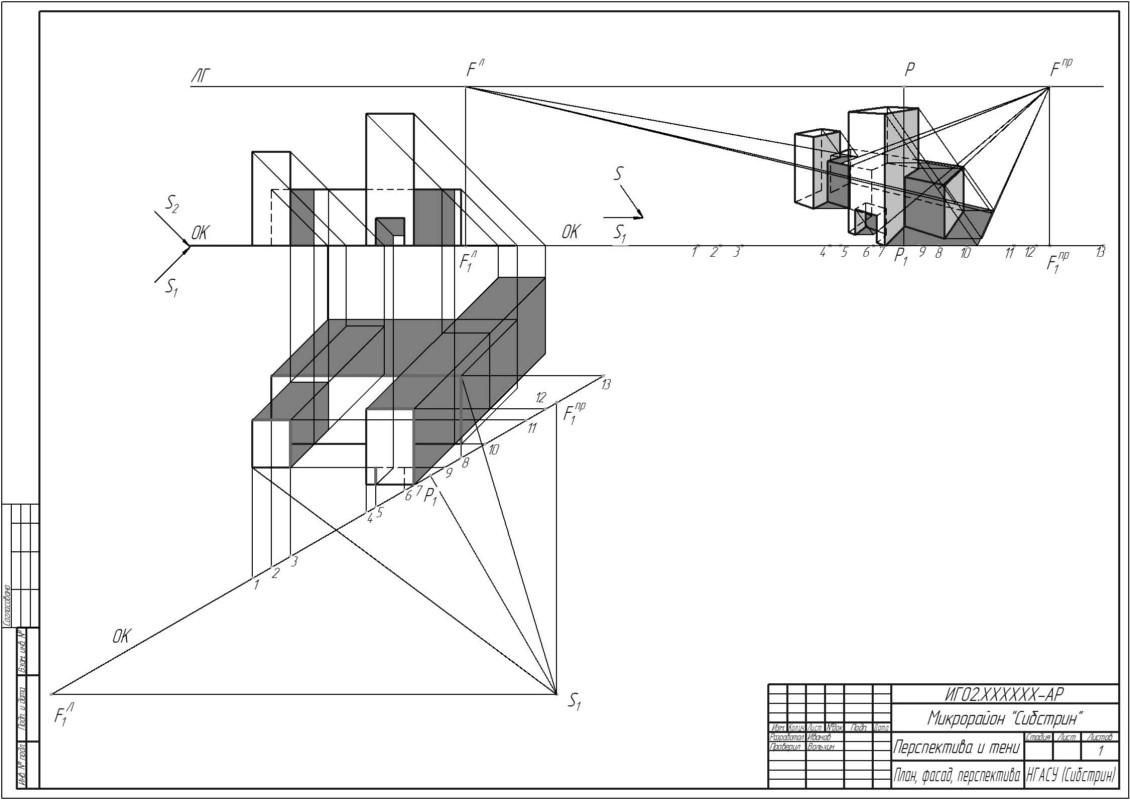

Пример оформления работы
|
|
|
|
