Задание 10. Пересечение цилиндра и шара (пример решения задания (уровень 1)) уровень 1 уровень 2 уровень 3

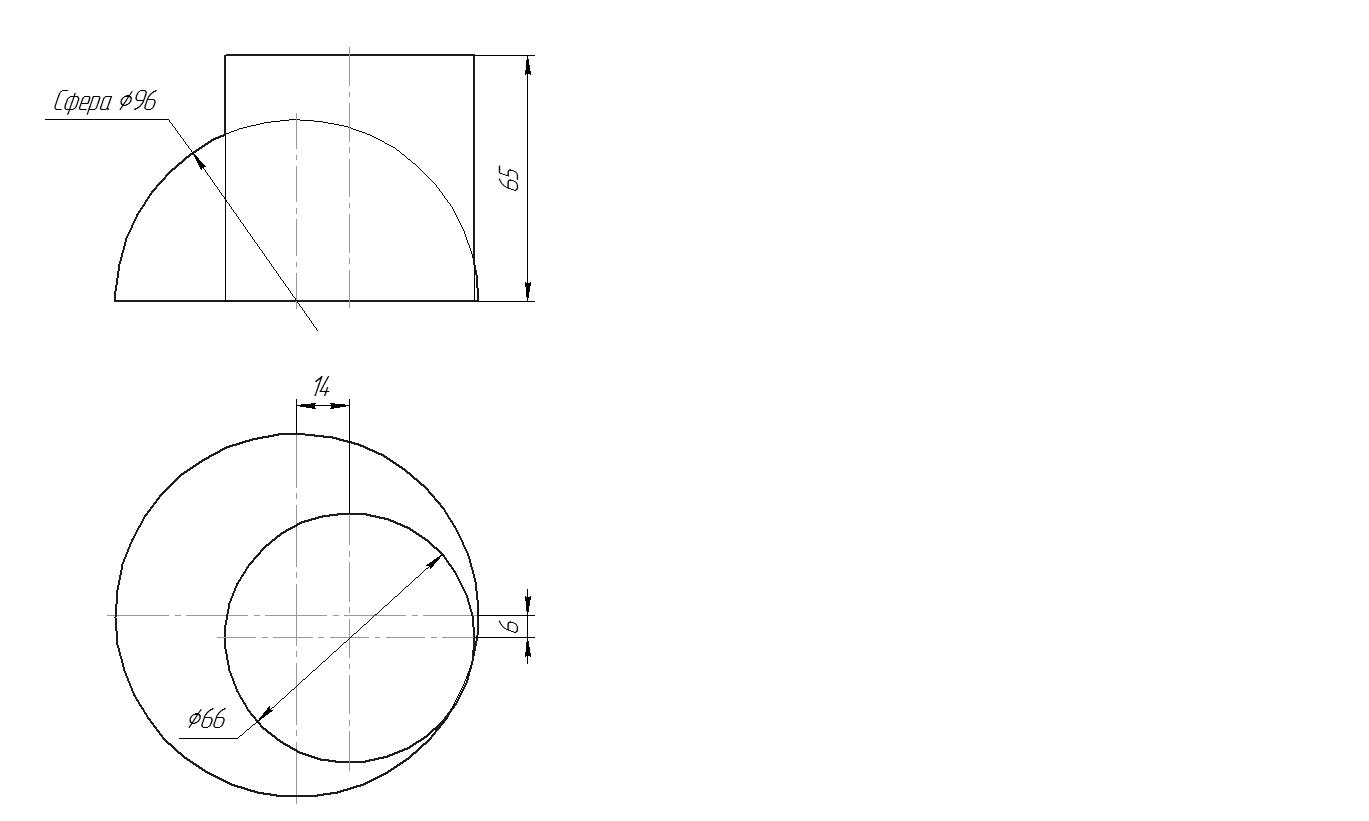

Шаг 1: Оформляем исходные данные.

Шаг 2: Отмечаем характерные точки на горизонтальной проекции, т.к. линия пересечения совпадает с проекцией очерка цилиндра.

Шаги 3-12: Строим фронтальную проекцию линии пересечения поверхностей с учетом видимости.

Шаги 13-14: Оформляем выносные элементы мест изменения границы зоны видимости.

Шаги 15-20: Строим профильную проекцию линии пересечения поверхностей с учетом видимости.
