Тема 2. Пересечение поверхностей
|
|
Тема 2. Пересечение поверхностей |
|
|

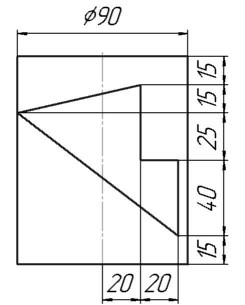

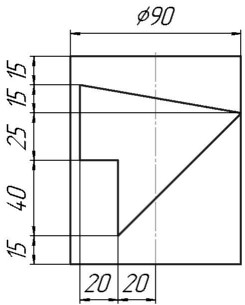

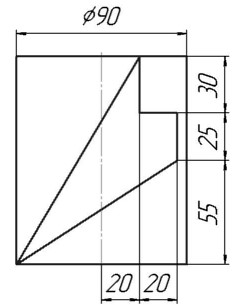

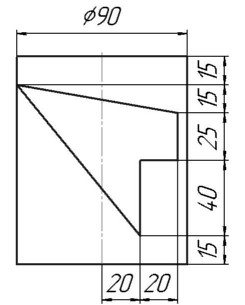

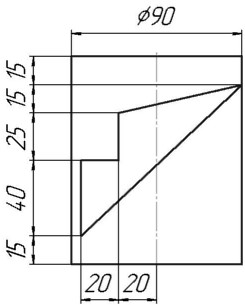

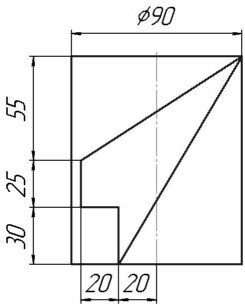

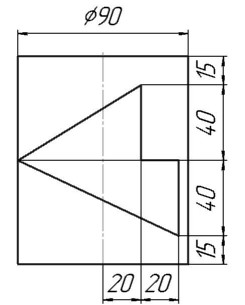

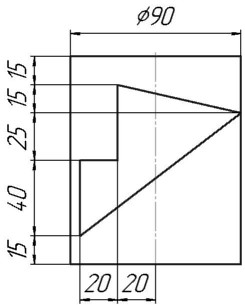

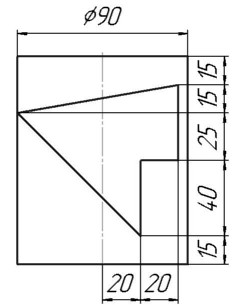

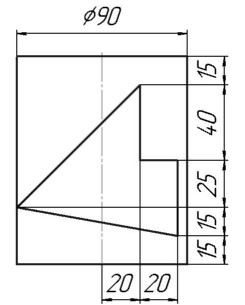

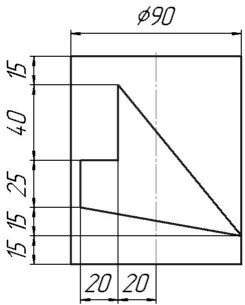

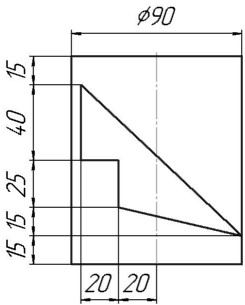

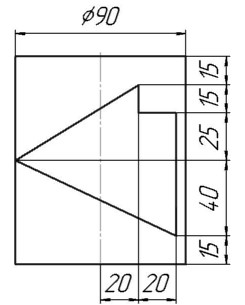

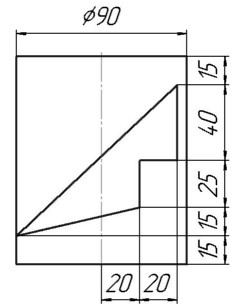

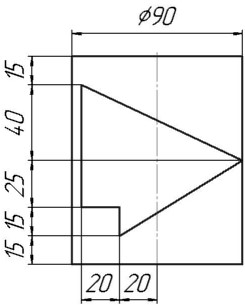

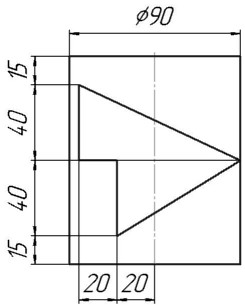

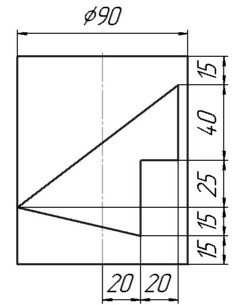

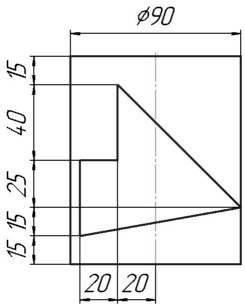

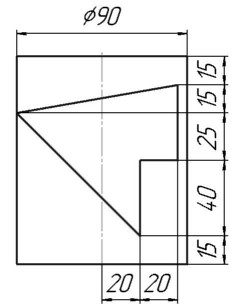

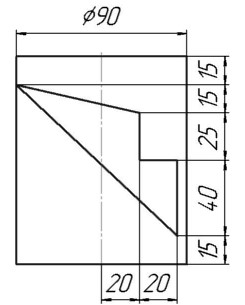

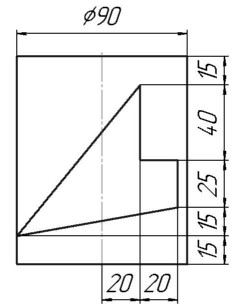

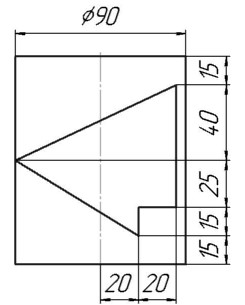

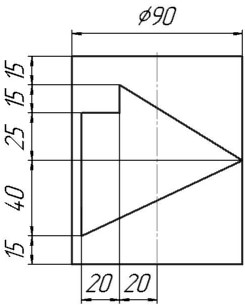

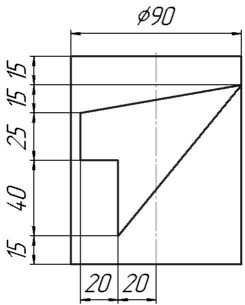

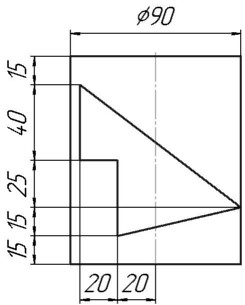

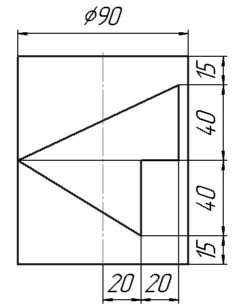

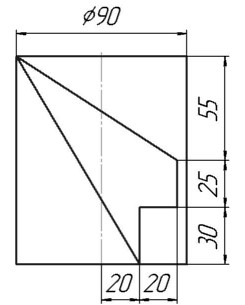

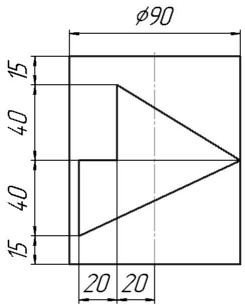

Дано: чертеж фронтальной проекции цилиндра с призматическим отверстием.
Содержание задания:
|
0 уровень |
|
0. Построить три проекции цилиндра с призматическим отверстием. |
|
|
1 уровень 20 баллов |
|
1. 0 уровень + построить натуральную величину сечения проецирующей плоскостью (секущая плоскость задается преподавателем после выполнения работы 0-го уровня). |
|
|
2 уровень 25 баллов |
|
2. 1 уровень + построить наложенные сечения. |
|
|
3 уровень 30 баллов |
|
3. 0 уровень + построить натуральную величину сечения плоскостью общего положения. |
|

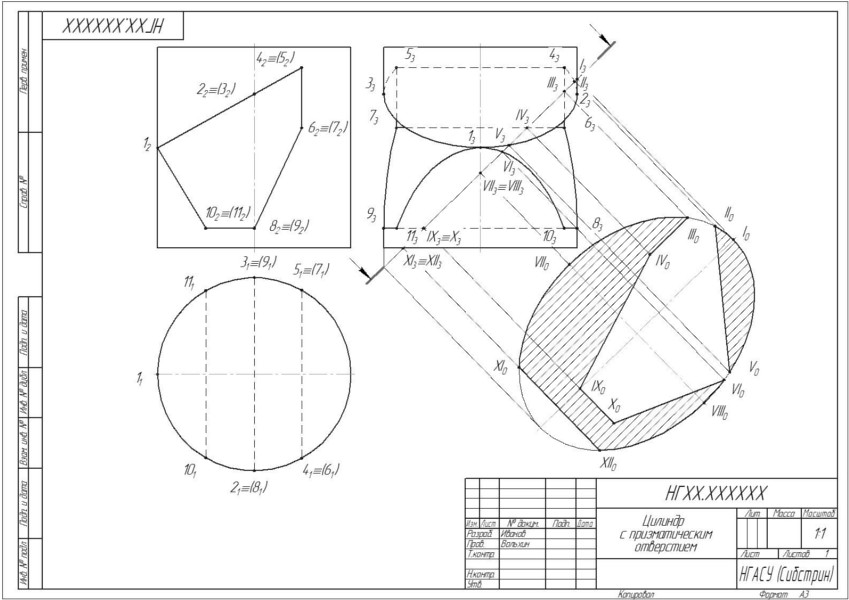

Пример оформления работы (уровень 1)

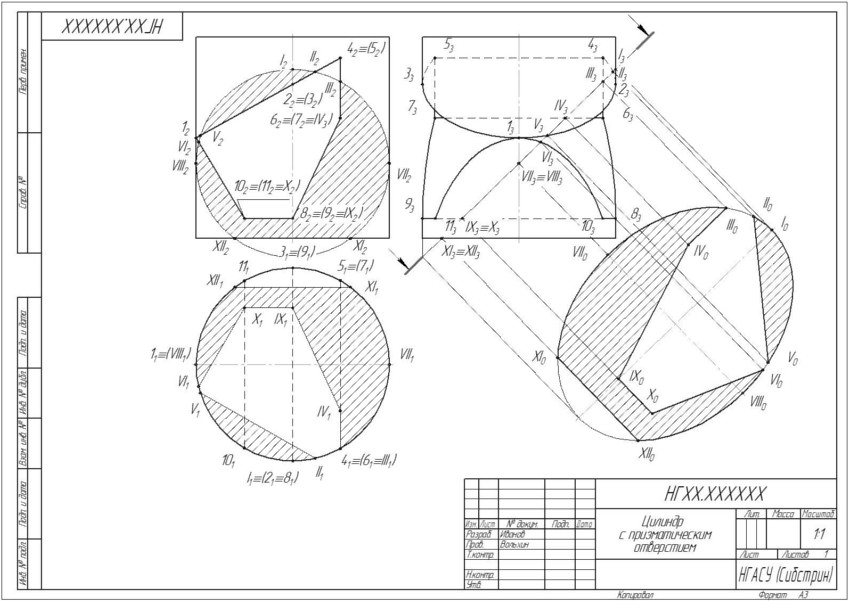

Пример оформления работы (уровень 2)

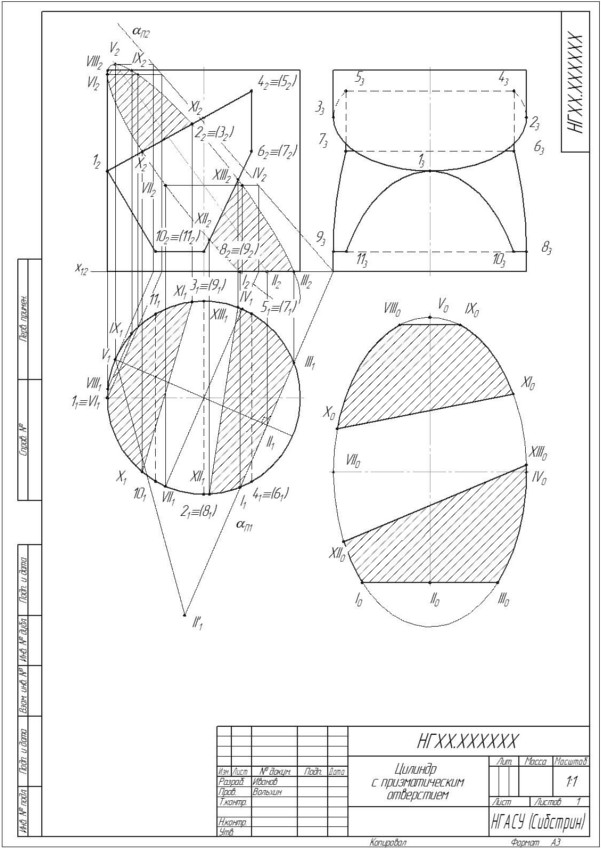

Пример оформления работы (уровень 3)
|
|
 |
|
