Синусоида

Синусоида - плоская кривая, выражающая закон изменения синуса в зависимости от изменения величины центрального угла.

Величина r называется амплитудой синусоиды, L - длиной волны или периодом синусоиды. Длина волны синусоиды L=2pR.

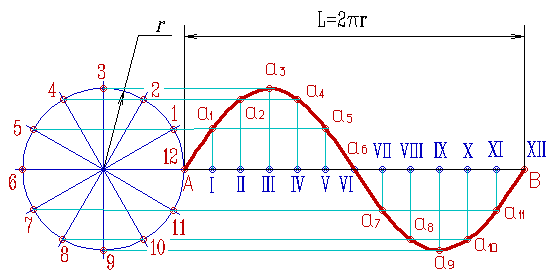

Построение синусоиды выполняется в следующей последовательности:

1. Проводят горизонтальную ось и на ней откладывают заданную длину волны AB;

2. Отрезок АВ делят на несколько равных частей, например 12;

3. Слева вычерчивают окружность, радиус которой равен величине амплитуды, и делят её также на 12 равных частей;

4. Точки деления окружности нумеруют и через них проводят горизонтальные прямые;

5. Из точек деления отрезка АВ восстанавливают перпендикуляры к оси синусоиды;

6. Точки пересечения перпендикуляров с соответствующими горизонтальными прямыми - а₁, а₂, ... - точки синусоиды;
