Сопряжение дуг с дугами

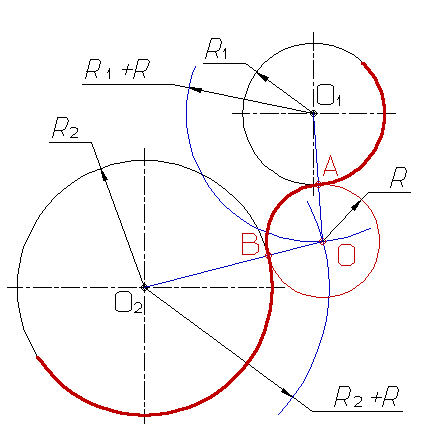

Внешнее сопряжение дуг

При внешнем сопряжении центры О₁ и О₂ сопрягаемых дуг радиусов R₁ и R₂ лежат вне сопрягающей дуги радиуса R.

Внешнее сопряжение дуг выполняется в следующей последовательности:

1. Находим центр сопряжения, точку О пересечения дуг окружностей с радиусами R₁+R  и R₂+R соответственно концентричных окружностям с радиусами R₁ и R₂;

2. Соединяем прямыми центр сопряжения О с центрами окружностей О₁ и О₂, которые пересекаясь с заданными окружностями определяют положение точек сопряжения А и В;

3. Строят сопряжение.

Внутреннее сопряжение дуг

При внутреннем сопряжении центры О₁ и О₂ сопрягаемых дуг радиусов R₁ и R₂ лежат внутри сопрягающей дуги радиуса R.

Внутреннее сопряжение дуг выполняется в следующей последовательности:

1. Находим центр сопряжения, точку О пересечения дуг окружностей с радиусами R-R₁  и R-R₂ соответственно концентричных окружностям с радиусами R₁ и R₂;

2. Соединяем прямыми центр сопряжения О с центрами окружностей О₁ и О₂, которые пересекаясь с заданными окружностями определяют положение точек сопряжения А и В;

3. Строят сопряжение.

Смешанное сопряжение дуг

При смешанном сопряжении центр О₂ одной из сопрягаемых дуг лежит внутри сопрягающей дуги радиуса R, а центр О₁ другой сопрягаемой дуги вне ее.

Внутреннее сопряжение дуг выполняется в следующей последовательности:

1. Находим центр сопряжения, точку О пересечения дуг окружностей с радиусами R+R₁  и R-R₂ соответственно концентричных окружностям с радиусами R₁ и R₂;

2. Соединяем прямыми центр сопряжения О с центрами окружностей О₁ и О₂, которые пересекаясь с заданными окружностями определяют положение точек сопряжения А и В;

3. Строят сопряжение.
