Построение перпендикуляра к линии

Построение перпендикуляра из данной точки к прямой

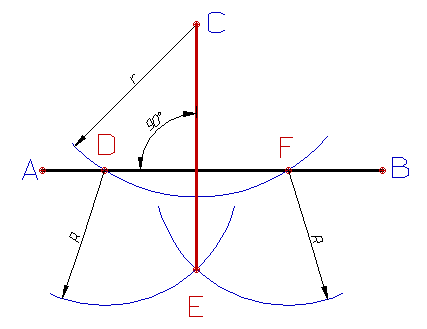

Из данной точки С проводят дугу окружности произвольного радиуса так чтобы она пересекала прямую, заданную отрезком АВ, в точках D и F. Из этих точек описывают две дуги окружности радиусом R, несколько большим половины отрезка DF, до пересечения в точке Е. Точки С и Е соединяют прямой которая и будет искомым перпендикуляром.

Построение перпендикуляра из данной точки к кривой линии

Построение нормали к кривой проходящей через точку А, не принадлежащую кривой m, можно выполнить следующим образом:

1. Проведем окружности а₁, а₂, а₃, а₄, разных радиусов с центром в точке А;

2. Отметим точки пересечения окружностей с кривой -1, 1₁, 2, 2₁, 3, 3₁, 4, 4₁;

3. Из концов хорд восстановим перпендикуляры (при этом перпендикуляры, восстановленные из точек 1, 2, 3, 4, имеют противоположное направление перпендикулярам, восстановленным из точек 1₁, 2₁, 3₁, 4₁);

4. На полученных перпендикулярах отложим отрезки, равные длине соответствующих хорд;

5. Полученные точки соединим плавной кривой l;

6. Пересечение кривых m и l определит положение точки К, через которую пройдет искомая нормаль n.
