Единая система конструкторской документацииВопросы для самоконтроля

 Аксонометрические проекции

(ЕСКД ГОСТ 2.317-68)



Прямоугольные проекции

Косоугольные проекции

Условности и нанесения размеров

 Настоящий стандарт устанавливает аксонометрические проекции, применяемые в чертежах всех отраслей промышленности и строительства.

Единая система конструкторской документацииначало

Прямоугольные проекции

Изометрическая проекция

Диметрическая проекция

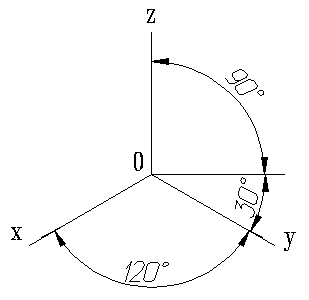

Рисунок 1. Расположение аксонометрических осей
прямоугольной изометрической проекции

Изометрическая проекция

Положение аксонометрических осей приведено на рис.1.

Коэффициент искажения по осям x, y, z равен 0.82.

Изометрическую проекцию для упрощения, как правило выполняют без искажения по осям x, y, z, т.е. приняв коэффициент искажения равным 1.

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис.2)

Если аксонометрическую проекцию выполняют без искажения по осям x, y, z, то большая ось эллипсов 1,2, 3 равна 1,22, а малая ось - 0.71 диаметра окружности.

Если аксонометрическую проекцию выполняют с искажением по осям x, y, z, то большая ось ось эллипсов 1, 2, 3 равна диаметру окружности, а малая - 0.58 диаметра окружности.

Пример изометрической проекции детали приведен на рис. 3.

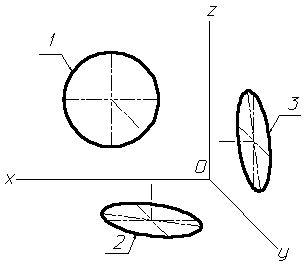

Рисунок 2. Окружность в изометрии

1-эллипс (большая ось расположена под углом 900 к оси y); 2-эллипс (большая ось расположена под углом 900 к оси z); 3-эллипс (большая ось расположена под углом 900 к оси x).

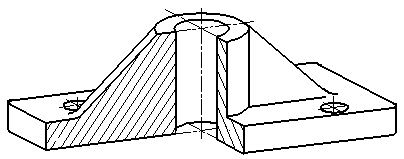

Рисунок 3. Изометрическое изображение детали

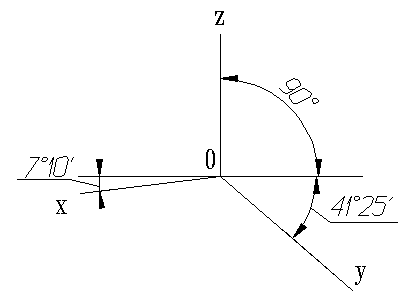

Рисунок 4. Расположение аксонометрических осей
прямоугольной диметрической проекции

Диметрическая проекция

Положение аксонометрических осей приведено на рис.4.

Коэффициент искажения по оси y равен 0.47, а по осям x и z - 0.94.

Диметрическую проекцию, как правило, без искажения по осям x и z и с коэффициентом искажения 0.5 по оси y.

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис.5).

Если димметрическую проекцию выполняют без искажения по осям x и z то большая ось эллипсов 1, 2, 3 равна 1,06 диаметра окружности, а малая ось эллипса 1 - 0.95, эллипсов 2 и 3 - 0.35 диаметра окружности.

Если диметрическую проекцию выполняют с искажения по осям x и z, то большая ось эллипсов 1, 2, 3 равна диаметру окружности, а малая ось эллипса 1 - 0.9, эллипсов 2 и 3 - 0,33 диаметра окружности.

Пример диметрической проекции детали приведен на рис.6.

Рисунок 5. Окружность в диметрии

1-эллипс (большая ось расположена под углом 900 к оси y); 2-эллипс (большая ось расположена под углом 900 к оси z); 3-эллипс (большая ось расположена под углом 900 к оси x).

Рисунок 6. Диметрическое изображение детали

Единая система конструкторской документацииначало

Косоугольные проекции

Фронтальная  изометрическая  проекция

Горизонтальная  изометрическая  проекция

Фронтальная диметрическая проекция

Рисунок 7. Расположение аксонометрических осей
фронтальной изометрической проекции

Фронтальная  изометрическая  проекция

Положение аксонометрических осей приведено на рис. 7.

Допускается применять фронтальные изометрические проекции с углом наклона оси у 30 и 60°.

Фронтальную изометрическую   проекцию выполняют без искажения по осям х, у, z.

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекции, — в эллипсы (рис. 8).

Большая ось эллипсов 2 и 3 равна 1,3, а малая ось — 0,54 диаметра окружности.

Пример фронтальной изометрической проекции детали приведен на рис. 9.

Рисунок 8. Изображение окружности на фронтальной изометрической проекции

1-окружность; 2-эллипс (большая ось расположена под углом 22030/ к оси x); 3-эллипс (большая ось расположена под углом 22030/ к оси z).

Рисунок 9. Изображение детали на фронтальной изометрической проекции

Рисунок 10. Расположение аксонометрических осей
горизонтальной изометрической проекции

Горизонтальная  изометрическая  проекция

Положение аксонометрических осей приведено на рис. 10.

Допускается применять горизонтальные изометрические проек­ции с углом наклона оси у 45 и 60°, сохраняя угол между осями х и у 90°.

Горизонтальную изометрическую проекцию выполняют без искажения по осям х, у и z.

Окружности, лежащие в плоскостях, параллельных гори­зонтальной плоскости проекций, проецируются на аксонометричес­кую плоскость проекций в окружности, а окружности лежащие в плоскостях, параллельных фронтальной и профильной плос­костям проекций— в эллипсы (рис. 11).

Большая ось эллипса / равна 1,37, а малая ось — 0,37 диамет­ра окружности.

Большая ось эллипса 3 равна 1,22, а малая ось — 0,71 диа­метра окружности.

Пример горизонтальной изометрической проекции при­веден на рис. 12.

Рисунок 11. Изображение окружности на горизонтальной изометрической проекции

1-эллипс (большая ось расположена под углом 150 к оси z); 2-окружность; 3.-эллипс (большая ось расположена под углом 300 к оси z)

Рисунок 12. Изображение детали на горизонтальной изометрической проекции

Рисунок 13. Расположение аксонометрических осей
фронтальной диметрической проекции

Фронтальная  диметрическая  проекция

Положение аксонометрических осей приведено на рис. 13.

Допускается применять фронтальные диметрические проекции

с углом наклона оси у 30 и 60°.

Коэффициент искажения по оси у равен 0,5, а по осям x и z-1.

Окружности, лежащие в плоскостях, параллельных фрон­тальной плоскости проекций, проецируются на аксонометричес­кую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, - в эллипсы (рис. 14). Большая ось эллипсов 2 и 3 равна 1,07, а малая ось - 0,33 диаметра окружности.

Пример фронтальной диметрической проекции детали приведен на рис.15.

Рисунок 14. Изображение окружности на фронтальной диметрической проекции

1-окружность;2-эллипс (большая ось расположена под углом 7014/ к оси x);  3.-эллипс (большая ось расположена под углом 7014/  к оси z)

Рисунок 15. Изображение детали на фронтальной диметрической проекции

Единая система конструкторской документацииначало

Условности и нанесение размеров

Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям (рис. 16).

Рисунок 16. Штриховка сечений в аксонометрических проекциях

При нанесении размеров выносные линии проводят параллельно аксонометрическим осям, размерные линии — параллельно измеряемому отрезку (рис. 17).

В разрезах на аксонометрических проекциях спицы маховиков и шкивов, ребра жесткости и подобные элементы штрихуют (см. рис. 6).

При выполнении в аксонометрических проекциях зубчатых колес, реек, червяков и подобных элементов допускается применять условности по ГОСТ 2.402—68.

В аксонометрических проекциях резьбу изображают по ГОСТ 2.311—68.

Допускается изображать профиль резьбы полностью или частично, как показано на рис. 18.

В необходимых случаях допускается применять другие теоретически обоснованные аксонометрические проекции.

Рисунок 17. Нанесение размеров на аксонометрических проекциях Рисунок 18. Изображение резьбы в аксонометрии
