Изображение упрощенные и условные крепежных деталей
 (ЕСКД ГОСТ 2.315-79)



На сборочных чертежах и чертежах общих видов изображение крепёжных деталей (упрощённое или условное) выбирают в зависимости от назначения и масштаба чертежа. Крепёжные детали, у которых на чертеже диаметры стержней равны 2 мм и менее, изображают условно. Размер изображения должен давать полное представление о характере соединения.

Упрощённые и условные изображения крепёжных деталей

Примеры упрощенных и условных изображений крепежных деталей в соединениях

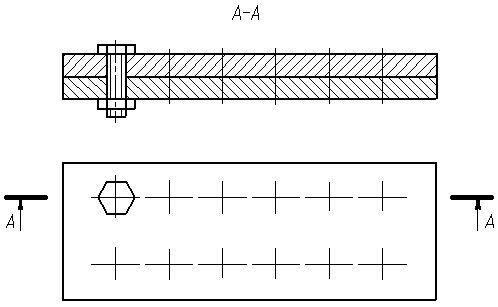

Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений, то крепежные детали, входящие в эти соединения, следует показывать условно или упрощенно в одном - двух местах каждого соединения, а в остальных – центровыми или осевыми линиями (рис.1) .

Рисунок 1. Изображение на сборочном чертеже ряда однотипных соединений

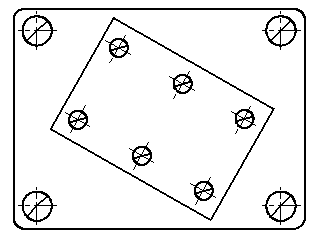

Если на чертеже имеется несколько групп крепежных деталей, различных по типам и размерам, то вместо нанесения повторяющихся номеров позиций рекомендуется одинаковые крепежные детали обозначать условными знаками, а номер позиции наносить только один раз (рис.2) .

Рисунок 2. Изображение на сборочном чертеже групп крепежных деталей

В строительных чертежах допускается одинаковые группы крепежных деталей обводить сплошной тонкой линией с поясняющей надписью на полке линии-выноски; при этом преобладающие крепежные детали не обводят и не оговаривают в общих указаниях к чертежу.

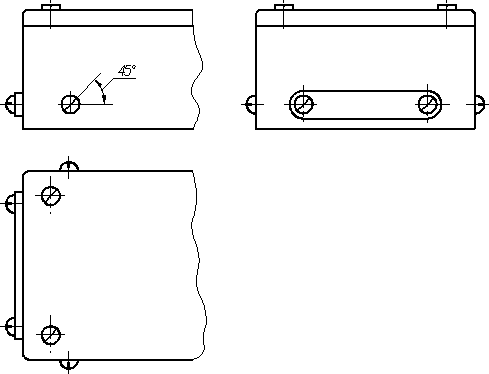

Шлицы на головках крепежных деталей следует изображать одной сплошной линией, как показано на рис.3: на одном виде – по оси крепежной детали, на другом – под углом 45° к рамке чертежа.

Рисунок 3. Изображение шлицов на головках крепежных деталей под углом 450 к рамке чертежа

Если линия шлица, проведенная под углом 45° к рамке чертежа, совпадает с центровой линией или близка по направлению к ней, то линия шлица проводится под углом 45° к центровой линии (рис.4) .

Рисунок 4. Изображение шлицов на головках крепежных деталей под углом 450 к центровой линии

Таблица 1. Упрощенные и условные изображения крепежных деталей

Наименование


Упрощенное

Условное

Единая система конструкторской документацииначало 1. Болты и винты
- с шестигранной головкой
- с квадратной головкой
- с молоткообразной головкой
Единая система конструкторской документацииначало 2. Болты
- с полукруглой головкой и усом
- откидные с круглой головкой
- откидные с вилкой
- фундаментные
Единая система конструкторской документацииначало 3. Винты
- с полукруглой головкой
- с цилиндрической головкой
- с цилиндрической головкой и сферой
- с полукруглой головкой и крестообразным шлицем
- с цилиндрической головкой, сферой и крестообразным шлицем
- с цилиндрической головкой и шестигранным углублением под ключ
- с полупотайной головкой
- с потайной головкой
- с потайной головкой и крестообразным шлицем
- с цилиндрической головкой саморежущие
- с потайной головкой и крестообразным шлицем саморежущие
Единая система конструкторской документацииначало 4. Гайки
- круглые
- шестигранные
- шестигранные прорезные и корончатые
- гайки-барашки
Единая система конструкторской документацииначало 5. Шурупы
- с полукруглой головкой
- с потайной головкой
- с полупотайной головкой
Единая система конструкторской документацииначало 6. Шпильки
Единая система конструкторской документацииначало 7. Шайбы
- простые, стопорные и т.д.
- стопорные с язычком
- пружинные
Единая система конструкторской документацииначало 8. Штифты
- цилиндрические
- конические
Единая система конструкторской документацииначало 9. Гвозди
Единая система конструкторской документацииначало 10. Шплинты

Таблица 2 Примеры упрощенных и условных изображений крепежных деталей в соединениях

Характеристика Упрощенное Условное
Соединение деталей с применением болта, шайбы и гайки.

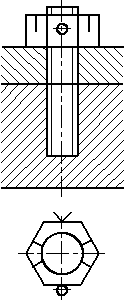

Соединение деталей с применением шпильки, корончатой гайки и шплинта.
Соединение деталей с применением винта с цилиндрической головкой и шестигранным углублением под ключ.
Штифтовое соединение

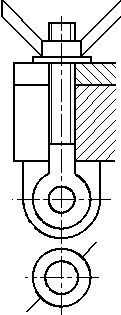

Соединение деталей с применением откидного болта с круглой головкой, шайбы и гайки-барашки.
Соединение деталей с применением гвоздей.



Соединение деталей винтом с цилиндрической головкой



Соединение деталей винтом с потайной головкой.



Соединение деталей шурупом с полукруглой головкой
