Условные изображения и обозначения неразъемных соединений  (ЕСКД ГОСТ 2.313-82)

Настоящий стандарт устанавливает условные изображения и обозначения соединений, получаемых клепкой, пайкой, склеиванием, сшиванием и металлическими скобками, на чертежах всех отраслей промышленности и строительства, кроме чертежей строительных металлических конструкций

Соединения клепанные

Соединения паяные и клееные

Соединения, получаемые сшиванием

Соединения, получаемые при помощи металлических скобок

Примеры условного изображения соединений, получаемых клепкой , приведены в табл. 1.

Таблица 1. Примеры условного изображение соединений, получаемых клепкой.

Вид соединения	Изображение	Условное изображение
		в сечении	на виде
1. Заклепкой с полукруглой, плоской, скругленной головкой и с полукруглой, плоской, скругленной замыкающей головкой
2. Заклепкой с потайной головкой и с полукруглой, плоской, скругленной замыкающей головкой
3. Заклепкой с потайной головкой и с потайной замыкающей головкой
4.  Заклепкой с полупотайной головкой и с потайной замыкающей головкой
5. Заклепками специальными

Рисунок 1. Изображение на сборочном чертеже соединения с одинаковыми заклепками

Если предмет, изображенный на сборочном чертеже, имеет ряд однотипных соединений с заклепками одного типа и с одинаковыми размерами, то заклепки, входящие в соединение, следует показать условно в одном–двух  местах каждого соединения, а в остальных – центровыми или осевыми линиями (рис.1). Если на чертеже необходимо показать несколько групп заклепок различных типов и размеров, то рекомендуется отмечать одинаковые заклепки одним и тем же условным знаком (рис.2а) или одинаковыми буквами (рис.2б).

а	б
Рисунок 2. Примеры изображения на чертеже соединения с использованием различных заклепок

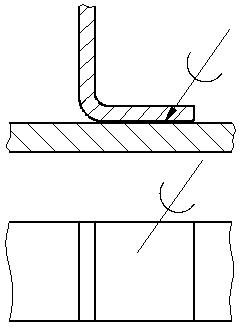

Рисунок 4. Пример условного изображения паяного соединения	Рисунок 5. Пример условного изображения клеевого соединения.

Швы, выполняемые по замкнутой линии, следует обозначать окружностью диаметром от 3 до 5 мм, выполняемой тонкой линией (рис.6, 7, 9).

Швы, ограниченные определенным участком, следует обозначать, как показано на рис.8.

Рисунок 6. Обозначение пайки, шов которой выполняется по замкнутой линии	Рисунок 7. Обозначение клейки, шов которой выполняется по замкнутой линии
Рисунок 8. Обозначение пайки, шов которой ограничен определенным участком	Рисунок 9. Обозначение клейки, шов которой выполняется по замкнутой линии

На изображении паяного соединения при необходимости следует указывать размеры шва и обозначение шероховатости поверхности.

Обозначение припоя или клея (клеящего вещества) по соответствующему стандарту или техническим условиям следует проводить в технических требованиях чертежа записью по типу: «ПОС 40 ГОСТ…» или «Клей БФ – 2 ГОСТ…».

При необходимости в том же пункте технических требований следует приводить требования к качеству шва. Ссылку на номер пункта следует помещать на полке линии- выноски, проведенной от изображения шва.

При выполнении швов припоями или клеями различных марок всем швам, выполняемым одним и тем  же материалом, следует присваивать один порядковый номер, который следует наносить на линии-выноске. При этом в технических требованиях материал следует указывать записью по типу: «ПОС 4 ГОСТ…(№ 1), ПМЦ 36 ГОСТ…(№ 2), клей БФ-2 ГОСТ…(№3)».

Соединения, получаемые сшиванием, следует изображать на чертежах тонкой сплошной линией и обозначать условным знаком, выполненным сплошной основной линией и нанесением на линии-выноске (рис.10).

Обозначение материала (ниток и т.п.) по соответствующему стандарту или техническим условиям, а также, при необходимости, сведения, характеризующие шов, в том числе количество ниток и размер стежка, следует приводить в технических требованиях чертежа. Ссылку на номер пункта следует помещать на полке линии-выноски, проведенной от изображения шва (рис.10).

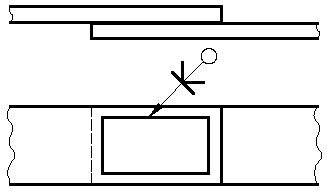

Соединение, получаемое при помощи металлических скобок, следует обозначать условным знаком, выполненным сплошной основной линией и нанесенным на линии-выноске:

Линия-выноска подводится к соединению со стороны расположения скобок.

При изображении ряда металлических скобок следует изображать только крайние скобки, соединяемые между собой сплошной тонкой линией.

Соединение, выполняемое по замкнутой линии, следует обозначать в соответствии с требованием п. 2.3.

Дополнительные сведения, характеризующие соединение, например, параметры скобки и расстояние между ними, при необходимости, следует приводить в технических требованиях чертежа.

Если соединение образуется несколькими рядами скобок, то на чертеже следует изобразить один ряд, расположенный ближе к краю, а на полке линии-выноски указать количество рядов и расстояние между ними.

Примеры изображения и обозначения соединений, выполненных при помощи металлических скобок, приведены в табл.2.

Таблица 2

Соединение	Изображение	Условное изображение
1. С параллельным расположением скобок
2. С последовательным расположением скобок
3. С параллельным наклонным расположением скобок
4. Угловое с параллельным расположением скобок
