Изображение - виды, разрезы, сечения

(ЕСКД ГОСТ 2.305-68)

Рассмотрим некоторые основные положения этого стандарта и рекомендации справочной и учебной литературы.

Изображения

Изображение в общем случае можно рассматривать как проекцию пространственного объекта на плоскость. Правила построения изображений применяемые в инженерной графике приведены в разделе "Система координат и плоскости проекций, применяемые в инженерной графике".

Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Количество изображений (видов, разрезов, сечений) должно быть наименьшим, но обеспечивающим полное представление о предмете при применении установленных в соответствующих стандартах условных обозначений, знаков и надписей.

Виды
Разрезы
Сечения
Выносные элементы
Условности и упрощения

Виды

Вид- изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.

Устанавливаются следующие названия видов, получаемых на основных плоскостях проекций:

1- вид спереди (главный вид);

2- вид сверху;

3- вид слева;

4- вид справа;

5- вид снизу;

6- вид сзади.

Названия видов на чертежах надписывать не следует, за исключением случая, когда виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций).

При нарушении проекционной связи, направление проектирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву (рис. 1 вид Д). Чертежи оформляют так же, если перечисленные виды отделены от главного изображения другими изображениями или расположены не на одном листе с ним.

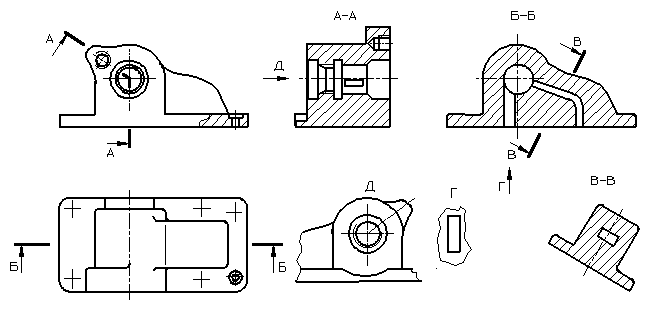

Рисунок 1. Корпусная деталь

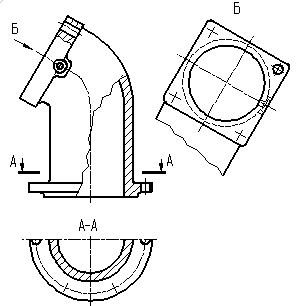

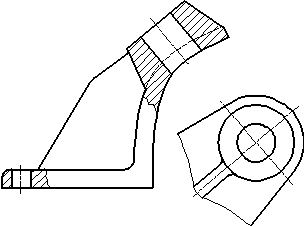

Если какую-либо часть предмета невозможно показать на основных видах без искажения формы и размеров, то применяют дополнительные виды, получаемые на плоскостях, непараллельных основным плоскостям проекций (рис. 2, 3, 4).


Рисунок 2. Расположение и обозначение дополнительного вида	Рисунок 3. Расположение и обозначение дополнительного вида
	Дополнительный вид должен быть отмечен на чертеже прописной буквой (рис. 2, 3), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (стрелка Б, рис. 2, 3). Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (рис. 4). Дополнительные виды располагают, как показано на рис. 2, 3, 4. Расположение дополнительных видов по рис. 2 и 4 предпочтительнее. Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении; при этом обозначение вида должно быть дополнено условным графическим обозначением .
Рисунок 4 Дополнительный вид построенный без нарушения проекционной связи

Несколько одинаковых дополнительных видов, относящихся к одному предмету, обозначают одной буквой и вычерчивают один вид. Если при этом связанные с дополнительным видом части предмета расположены под различными углами, то к обозначению вида условное графическое обозначение не добавляют.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом (вид Г, рис.1). Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере, или не ограничен. Местный вид должен быть отмечен на чертеже подобно дополнительному виду.

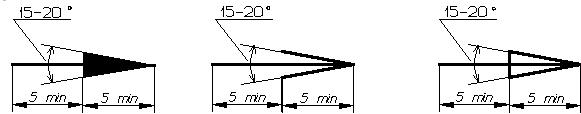

Соотношение размеров стрелок, указывающих направление взгляда, должно соответствовать приведенным на рис.5.

Рисунок 5. Размеры стрелок определяющих направление взгляда

Разрезы

Разрезы разделяются, в зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, на:

горизонтальные – секущая плоскость параллельна горизонтальной плоскости проекций (например, разрез Б-Б, рис.6).

В строительных чертежах горизонтальным разрезам могут присваиваться другие названия, например, «план»;

вертикальные – секущая плоскость перпендикулярна горизонтальной плоскости проекций (например, разрезы А-А, В-В, Г-Г, рис.6);

наклонные –секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого (например, разрез В-В рис. 1).

В зависимости от числа секущих плоскостей разрезы разделяются на:

простые – при одной секущей плоскости (например, разрез В-В рис. 6);

сложные – при нескольких секущих плоскостях (например, разрез А-А, черт. 1; разрез Б-Б, рис. 6).

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (например, разрез Б-Б, рис. 1), и профильным, если секущая плоскость параллельна профильной плоскости проекций.

Сложные разрезы бывают ступенчатые, если секущие плоскости параллельны (например, ступенчатый горизонтальный разрез Б-Б, рис. 6), и ломанным, если секущие плоскости пересекаются (например, разрезы А-А, рис. 6).

Рисунок 6. Виды разрезов


Рисунок 7. Продольный разрез пружины	Рисунок 8. Поперечный разрез детали

	Разрезы называются *продольными, если секущие плоскости направлены вдоль длины или высоты предмета (рис.7), и поперечными*, если секущие плоскости направлены перпендикулярно длине или высоте предмета (например, разрезы А-А и Б-Б, рис.8). Положение секущей плоскости указывают на чертеже линией сечения. Для линии сечения должна применяться разомкнутая линия. При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда (рис. 1, 2, 3, 6); стрелки должны наноситься на расстоянии 2-3 мм от конца штриха. Начальный и конечный штрихи не должны пересекать контур соответствующего изображения. В случаях, подобных указанному на рис. 8, стрелки, указывающие направление взгляда, наносятся на одной линии. У начала и конца линии сечения, а при необходимости и у мест пересечения секущих плоскостей ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда, и в местах пересечения со стороны внешнего угла. Разрез должен быть отмечен надписью по типу «А-А» (всегда двумя буквами через тире). В строительных чертежах у линии сечения взамен букв допускается применять цифры, а также надписывать название разреза (плана) с присвоенным ему буквенным, цифровым или другим обозначением. Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом, а соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими – либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости, и разрез надписью не сопровождают. Фронтальным и профильным разрезам, как правило, придают положение, соответствующее принятому для данного предмета на главном изображении чертежа. Горизонтальные, фронтальные и профильные разрезы могут быть расположены на месте соответствующих основных видов. При ломаных разрезах секущие плоскости условно повертывают до совмещения в одну плоскость, при этом направление поворота может не совпадать с направлением взгляда (рис.9). Если совмещенные плоскости окажутся параллельными одной из основных плоскостей проекций, то ломаный разрез допускается помещать на месте соответствующего вида (разрезы А - А, рис. 1, 6). При повороте секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на соответствующую плоскость, с которой производится совмещение (рис. 10).

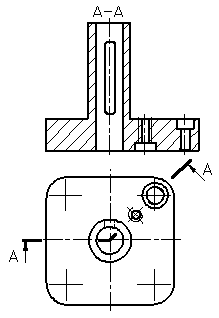

Рисунок 9. Построение ломанного разреза

Рисунок 10. Изображение элементов детали, расположенных за секущей плоскостью, при построении ломанного разреза

Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется местным.


Рисунок 11. Местный разрез, ограниченный сплошной волнистой линией	Рисунок 12. Местный разрез, ограниченный сплошной тонкой линией с изломом

Местный разрез выделяется на виде сплошной волнистой линией (рис. 11) или сплошной тонкой линией с изломом (рис. 12). Эти линии не должны совпадать с какими-либо другими линиями изображения.


Рисунок 13. Совмещение на изображении части вида и разреза	Рисунок 14. Совмещение на изображении части вида и разреза

Рисунок 15. Совмещение на изображении части вида и разреза	Рисунок 16. Совмещение на изображении части вида и разреза
	Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией или сплошной тонкой линией с изломом (рис. 13, 14, 15). Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (рис. 16). Если в симметричной детали ось симметрии совпадает с линией контура, границу вида и разреза смещают от оси и оформляют как показано на рисунке 14. Допускается также разделение разреза и вида штрих - пунктирной тонкой линией (рис. 17), совпадающей со следом плоскости симметрии не всего предмета, а лишь его части, если она представляет тело вращения. Допускается соединять четверть вида и четверти трех разрезов: четверть вида, четверть одного разреза и половину другого и т. п. при условии, что каждое из этих изображений в отдельности симметрично.
Рисунок 17. Совмещение на изображении части вида и разреза

Сечения

Сечение - изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями (рис. 18). На сечении показывается только то, что получается непосредственно в секущей плоскости.

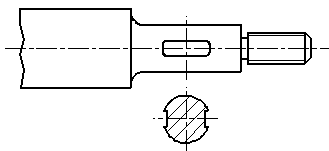

Рисунок 18. Оформление вынесенного сечения	Рисунок 19. Использование цилиндрической поверхности в качестве секущей

	Допускается в качестве секущей применять цилиндрическую поверхность, развертываемую затем в плоскость (рис. 19). Сечения, не входящие в состав разреза, разделяют на: вынесенные (рис.18, 20); *наложенные* (рис. 21). Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида (рис. 22). Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают. Ось симметрии вынесенного или наложенного сечения (рис. 18, 21) указывают штрих - пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят В случае, подобных указанному на рис. 22 при симметричной фигуре сечения линию сечения не проводят.
Рисунок 20. Оформление вынесенного сечения

Рисунок 21. Оформление наложенного сечения	Рисунок 22. Образец оформления вынесенного сечения

Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают её одинаковыми прописными буквами русского алфавита ( в строительных чертежах – прописными или строчными буквами русского алфавита или цифрами). Сечение сопровождают надписью по типу «А-А» (рис. 20). В строительных чертежах допускается надписывать название сечения.

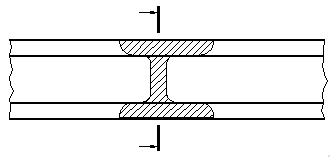

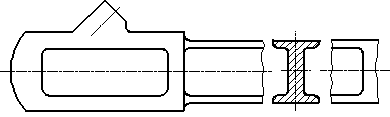

Рисунок 23. Обозначение несимметричного вынесенного сечения	Рисунок 24. Обозначение несимметричного наложенного сечения

Для несимметричных сечений, расположенных в разрыве (рис. 23) или наложенных (рис. 24), линию сечения проводят со стрелками, но буквами не обозначают.

Сечение по построению и расположению должно соответствовать направлению, указанному стрелками (рис. 20). Допускается располагать сечение на любом месте поля чертежа, а также с поворотом с добавлением условного графического обозначения .

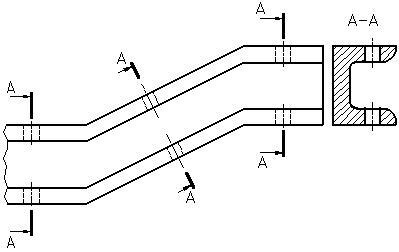

Рисунок 25. Оформление нескольких одинаковых сечений	Рисунок 26. Оформление нескольких одинаковых сечений

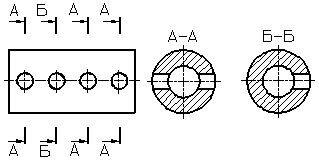

Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения обозначают одной буквой и вычерчивают одно сечение (рис. 25).

Секущие плоскости выбирают так , чтобы получить нормальные поперечные сечения.

Если при этом секущие плоскости направлены под различными углами (рис. 26), то условное графическое обозначение не наносят.

Когда расположение одинаковых сечений точно определено изображением или размерами, допускается наносить одну линию сечения, а над изображением сечения указывать количество сечений.

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рис. 27).

Рисунок 27. Оформление сечения, проходящего через ось поверхности вращения

Выносные элементы

Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом). При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т. п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии – выноски. Над изображением выносного указывают обозначение и масштаб, в котором он выполнен (рис. 28).

Выносной элемент следует располагать, по возможности, ближе к соответствующему месту на изображении предмета.

Рисунок 28. Оформление выносного элемента

Условности и упрощения

Условности и упрощения это правила позволяющие сделать чертеж более простым, понятным и уменьшить время на его выполнение. ГОСТ 2.305-68 устанавливает следующие условности и упрощения:

1. Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения ограниченную осевой линией или немного более половины изображения с проведением в последнем случае линии обрыва (рис. 14) .


Рисунок 29. Образец изображения равномерно расположенных элементов	Рисунок 30. Образец изображения равномерно расположенных элементов	Рисунок 31. Образец изображения равномерно расположенных элементов
	2. Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один – два таких элемента (например, одно – два отверстия, рис. 6), а остальные элементы показывают упрощенно или условно (рис. 29). Допускается изображать часть предмета (рис. 30, 31) с надлежащими указаниями о количестве элементов, их расположении и т. п. 3. На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (рис. 32, 33).
Рисунок 32. Образец оформления линий пересечения поверхностей

Рисунок 33. Образец оформления линий пересечения поверхностей	Рисунок 34. Образец оформления плавного перехода от одной поверхности к другой	Рисунок 35. Образец оформления плавного перехода от одной поверхности к другой

Рисунок 36. Образец оформления плавного перехода от одной поверхности к другой	Рисунок 37. Образец оформления плавного перехода от одной поверхности к другой	Рисунок 38. Образец оформления плавного перехода от одной поверхности к другой

	4. Плавный переход от одной поверхности к другой показывается условно (рис. 34, 35, 36) или совсем не показывается (рис. 37, 38, 39 ). Допускаются упрощения, подобные указанным на рис. 40, 41.

Рисунок 39. Образец оформления плавного перехода от одной поверхности к другой	Рисунок 40. Образец оформления плавного перехода от одной поверхности к другой	Рисунок 41. Образец оформления плавного перехода от одной поверхности к другой

5. Такие детали, как винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. Как правило, показываются нерассеченными на сборочных чертежах гайки и шайбы. Такие элементы, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента. Если в подобных элементах детали имеется местное сверление, углубление и т. п., то делают местный разрез, как показано на рис. 11, 12.

6. Пластины, а также элементы деталей (отверстия, фаски, пазы, углубления и т. п.) размером (или разницей в размерах) на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения, в сторону увеличения.


Рисунок 42. Образец изображения незначительных уклонов	Рисунок 43. Образец изображения незначительной конусности

7. Допускается незначительную конусность или уклон изображать с увеличением. На тех изображениях, на которых уклон или конусность отчетливо не выявляются, например, главный вид на рис. 42 или вид сверху над черт. 43, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном или меньшему основанию конуса.

8. При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями (рис. 44).

9. Предметы или элементы, имеющие постоянные или закономерно изменяющееся поперечное сечение (валы, цепи, прутки, фасонный прокат, шатуны и т. п.), допускается изображать с разрывами. Частичные изображения и изображения с разрывами ограничивают одним из следующих способов:

9.1. Сплошной тонкой линией с изломом, которая может выходить за контур изображения на длину от 2 до 4мм. Эта линия может быть наклонной относительно линии контура (рис. 45);

Рисунок 44. Образец обозначения плоских поверхностей

Рисунок 45. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение

9.2. Сплошной волнистой линией, соединяющей соответствующие линии контура (рис. 46);

9.3. Линиями штриховки (рис. 47).

10. На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т. д. допускается изображать эти элементы частично, с возможным упрощением (рис. 48).

11. Для упрощения чертежей или сокращения количества изображений допускается:

11.1. Часть предмета, находящуюся между наблюдателем и секущей плоскостью, изображать штрих – пунктирной утолщенной линией непосредственно на разрезе (наложенная проекция, рис.49);

11.2. Применять сложные разрезы (рис. 50);

11.3. Для показа отверстия в ступицах зубчатых колес, шкивов и т. п., а также для шпоночных пазов вместо полного изображения детали давать лишь контур отверстия (рис. 51) или паза (рис.41);

Рисунок 46. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение

Рисунок 47. Образцы изображения предметов, имеющих постоянное или закономерно изменяющиеся сечение

Рисунок 48. Образец изображения накатки

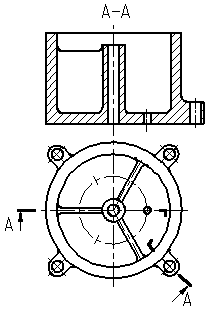

11.4.Изображать в разрезе отверстия, расположенные на круглом фланце, когда они не попадают в секущую плоскость (рис. 6).

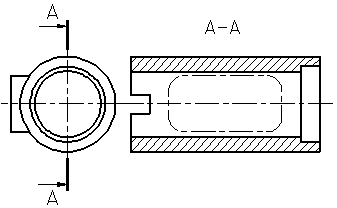

Рисунок 49. Изображение части предмета, находящейся между наблюдателем и секущей плоскостью	Рисунок 50. Образец применения сложного разреза	Рисунок 51. Образец изображения отверстия в ступице зубчатого колеса

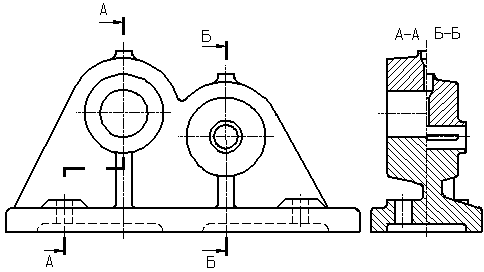

Рисунок 52. Пример совмещения разрезов

12. Если вид сверху не является необходимым и чертеж составляется из изображений на фронтальной и профильной плоскостях проекций, то при ступенчатом разрезе линия сечения и надписи, относящиеся к разрезу, наносятся так, как показано на рис. 52.

13. Условности и упрощения, допускаемые в неразъемных соединениях, в чертежах электротехнических и радиотехнических устройств, зубчатых зацеплений и т. д., устанавливаются соответствующими стандартами.

14. Условное графическое обозначение «повернуто» должно соответствовать рис. 53 и «развернуто» – рис.54.

Рисунок 53. Знак повернуто

Рисунок 54. Знак развернуто
