Виды изделий

(ЕСКД ГОСТ 2.101-68)



Настоящий стандарт устанавливает виды изделий всех отраслей промышленности при выполнении конструкторской документации.

Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии.

Изделия, в зависимости от их назначения, делят на изделия основного производства и на изделия вспомогательного производства.

К изделиям основного производства следует относить изделия, предназначенные для поставки (реализации).

К изделиям вспомогательного производства следует относить изделия, предназначенные только для собственных нужд предприятия (объединения), изготавливающего их.

Изделия, предназначенные для поставки (реализации) и одновременно используемые для собственных нужд предприятием, изготавливающих их, следует относить к изделиям основного производства.

Устанавливаются следующие виды изделий:

а) детали;

б) сборочные единицы;

в) комплексы;

г) комплекты.

Изделия, в зависимости от наличия или отсутствия в них составных частей, делят на :

а) неспецифицированные (детали) - не имеющие составных частей;

б) специфицированные (сборочные единицы, комплексы, комплекты) - состоящие из двух и более составных частей.

Примечание. Понятие "составная часть" следует применять только в отношении конкретного изделия, в состав которого она входит. Составной частью может быть любое изделие (деталь, сборочная единица, комплекс и комплект).

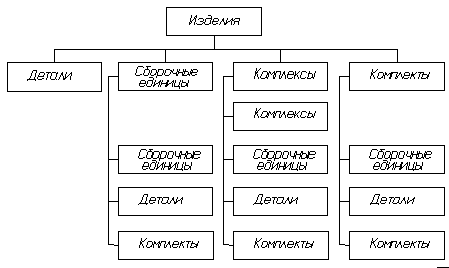

Определение видов изделия и их структура приведены в таблице и на схеме

Вид изделия

Определение

Деталь

Изделие, изготавливаемое из однородного по наименованию и марке материала, без применения сборочных операций, например: валик из одного куска металла, литой корпус; пластина из биметаллического листа; печатная плата; маховичок из пластмассы (без арматуры); отрезок кабеля или провода заданной длинны. Эти же изделия, подвергнутые покрытиям (защитным или декоративным), не зависимо от вида, толщины и назначения покрытия, или изготовленные с применением местной сварки, пайки, склепки, сшивки и т.п., например: винт, подвергнутый хромированию, трубка, спаянная или сваренная из одного куска листового материала; коробка склеенная из одного куска картона

Сборочная единица

 Изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, опресовкой, развальцовкой, склеиванием, сшивкой, укладкой и т.п.), например: автомобиль, станок, телефонный аппарат, микромодуль, редуктор, сварной корпус, маховичок из пластмассы с металлической арматурой.

К сборочным единицам, при необходимости, также относят:

а) изделия, для которых конструкцией предусмотрена разборка их на составные части предприятием-изготовителем, например для удобства упаковки и транспортирования;

б) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице, например: электрооборудование станка, автомобиля, самолета; комплект составных частей врезного замка (замок, запорная планка, ключи);

в) совокупность сборочных единиц и (или) деталей, имеющих общее функциональное назначение, совместно уложенные на предприятии-изготовителе в укладочные средства (футляр, коробку, и т.п.), которые предусмотрено использовать вместе с уложенными в них изделиями, например: готовальня, комплект концевых плоскопараллельных мер длины

Комплекс

 Два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенные для выполнения взаимосвязанных эксплуатационных функций.

Каждое из специфицированных изделий, входящих в комплекс, служит для выполнения одной или нескольких основных функций, установленных для всего комплекса, например: цех-автомат, автоматическая телефонная станция, бурильная установка; изделие, состоящее из метеорологической ракеты, пусковой установки и средств управления; корабль.

В комплекс, кроме изделий, выполняющих основные функции, могут входить детали, сборочные единицы и комплекты, предназначенные для выполнения вспомогательных функций, например: детали и сборочные единицы предназначенные для монтажа комплекса на месте его эксплуатации; комплекс запасных частей, укладочные средства, тары и др.

Комплект

 Два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструментов и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т.п.

К комплектам также относят сборочную единицу или деталь, поставляемую вместе с набором других сборочных единиц и (или) деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали, например: осциллограф в комплекте с укладочным ящиком, запасными частями, монтажным инструментом, сменными частями

Виды изделий и их структура

К покупным относятся изделия, не изготавливаемые на данном предприятии, а получаемые им в готовом виде, кроме полученных в порядке кооперирования.

К изделиям, полученным в порядке кооперирования, относят составные части разрабатываемого изделия, изготавливаемые на другом предприятии по документации, входящей в комплект документации разрабатываемого изделия.
