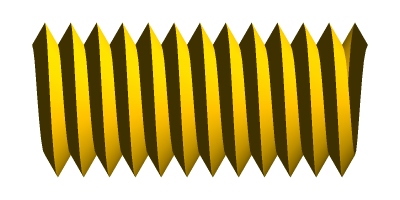

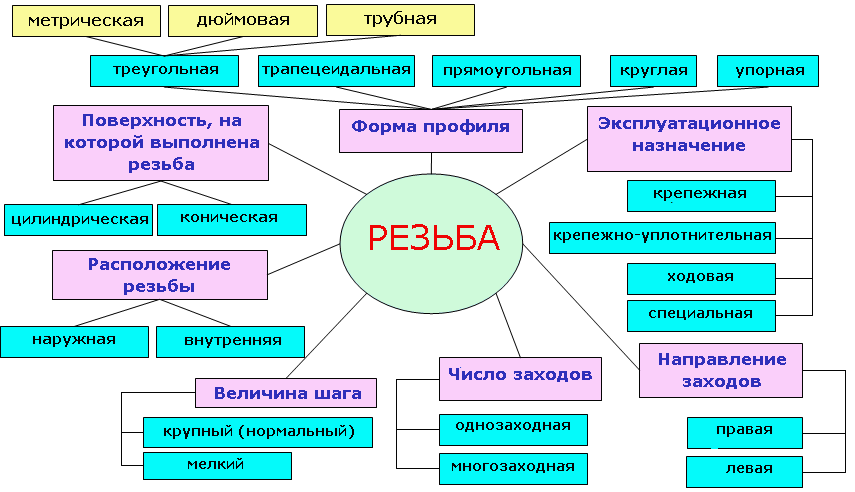

Резьба — чередующиеся выступы и впадины на поверхности тела вращения, расположенные по винтовой линии; применяется как средство соединения, уплотнения или обеспечения заданных перемещений деталей машин, механизмов, приборов, аппаратов и сооружений.
|

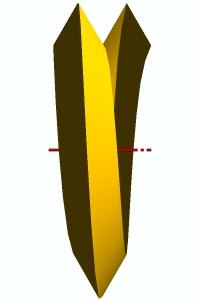

Виток резьбы — часть резьбы, образованной при одном повороте профиля вокруг оси вращения.

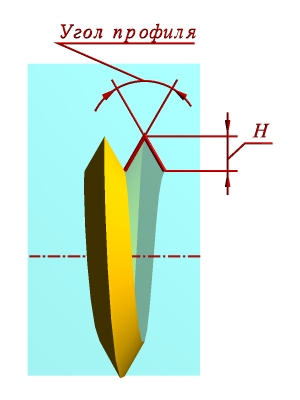

Наружный диаметр резьбы (d) — диаметр воображаемого цилиндра, описанного вокруг вершин наружной резьбы или вписанного во впадины внутренней резьбы. Номинальный диаметр резьбы — диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении. Внутренний диаметр резьбы (d1) — диаметр воображаемого цилиндра, вписанного во впадины наружной резьбы или описанного вокруг вершин внутренней резьбы. Профиль резьбы — плоская фигура, получаемая в плоскости, проходящей через ось резьбы. Высота профиля (H) — радиально измеренная высота основного расчетного теоретического профиля (высота исходного треугольного профиля), общего для резьбы на стержне и в отверстии. Угол профиля — угол между боковыми сторонами профиля, измеренный в осевой плоскости резьбы. |
|||||
 |
 |
|

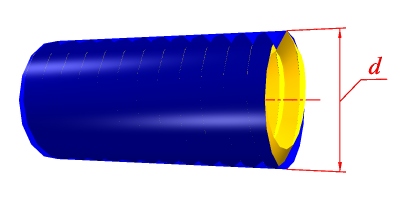

Наружный диаметр резьбы |

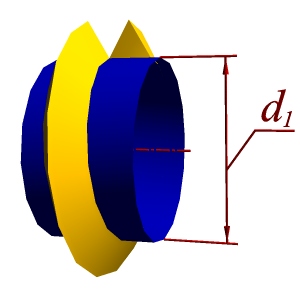

Внутренний диаметр резьбы |
Шаг резьбы (P) — расстояние между соседними одноименными точками профиля в направлении, параллельном оси резьбы той же винтовой поверхности.
Ход резьбы (Ph) — расстояние по линии, параллельной оси резьбы, между исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной по винтовой линии на угол 360°. В однозаходной резьбе ход равен шагу, в многозаходной – произведению шага на число заходов n: Ph = nP.

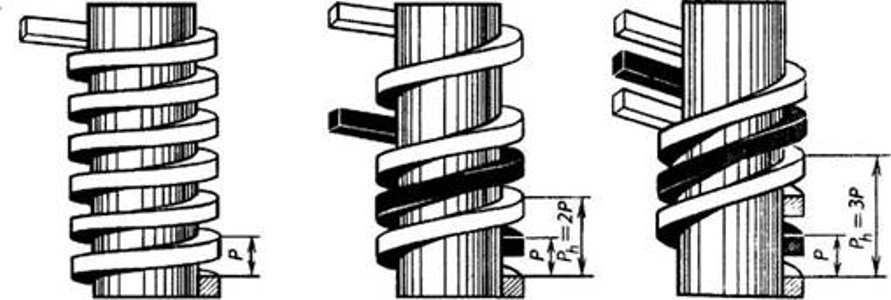

Соотношение шага и хода резьбы в зависимости от числа заходов
[http://cherch.ru/images/stories/7/image013.jpg]
Рабочая высота профиля (h) — наибольшая высота соприкосновения сторон профиля резьбовой пары, измеренная радиально.
Резьбовое соединение
Длина свинчивания (L) — длина участка взаимного перекрытия наружной и внутренней резьбы в осевом направлении.

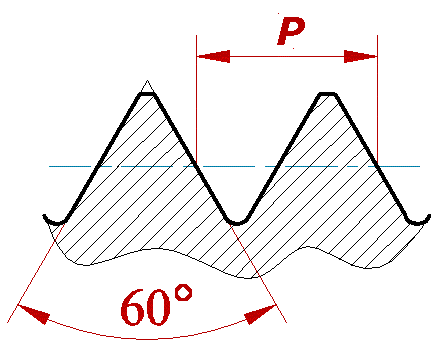

Профиль резьбы установлен ГОСТ 9150-81 и представляет собой треугольник с углом при вершине 60о. Это основной вид крепежной резьбы. Предназначен для соединения деталей непосредственно друг с другом или с помощью стандартных изделий, имеющих метрическую резьбу, – болтов, винтов, шпилек, гаек. Основные ее элементы и параметры задаются в миллиметрах (ГОСТ 24705-81). Согласно ГОСТ 8724-81 метрические резьбы выполняются с крупным и мелким шагом на поверхностях диаметром от 1 до 68 мм, свыше 68 мм резьба имеет только мелкий шаг, причем мелкий шаг резьбы может быть разным для одного и того же диаметра, а крупный имеет только одно значение. Крупный шаг в условном обозначении резьбы не указывается. Так, для резьбы диаметром 10 мм крупный шаг резьбы равен 1,5 мм, мелкий — 1,25; 1; 0,75; 0,5 мм.

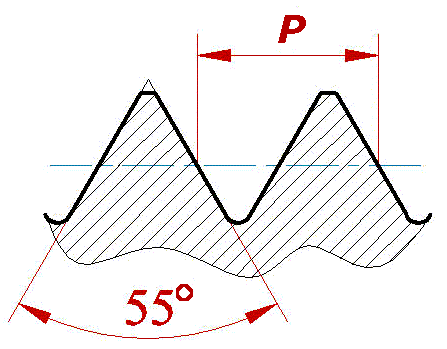

Примеры условного обозначения: М18-6g резьба метрическая наружная, номинальный диаметр 18 мм, шаг крупный, поле допуска резьбы 6g; М18х0,5-6g то же, шаг мелкий Р=0,5; М18LH-6g то же, но левая; М18-6Н резьба метрическая внутренняя, номинальный диаметр 18 мм, шаг крупный, поле допуска резьбы 6Н. В настоящее время нет стандарта, который регламентирует основные размеры дюймовой резьбы. Ранее существовавший ОСТ НКТП 1260 отменен, и применение дюймовой резьбы в новых разработках не допускается. Резьба треугольного профиля с углом при вершине 55о.
Резьба трубная цилиндрическая В соответствии с ГОСТ 6367–81 трубная цилиндрическая резьба имеет профиль дюймовой резьбы, т.е. равнобедренный треугольник с углом при вершине, равным 55°. Резьба стандартизована для диаметров от 1/16" до 6" при числе шагов z от 28 до 11. Номинальный размер резьбы условно отнесен к внутреннему диаметру трубы (к величине условного прохода). Так, резьба с номинальным диаметром 1 мм имеет диаметр условного прохода 25 мм, а наружный диаметр 33,249 мм. Примеры условного обозначения: G11/2-А резьба трубная цилиндрическая, 11/2 условный проход в дюймах, класс точности А; G11/2LH-B-40 то же, но левая, класс точности В, длина свинчивания 40 мм.

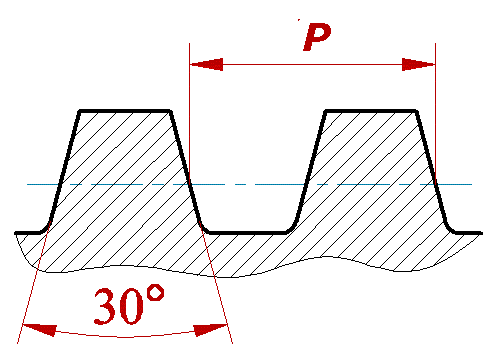

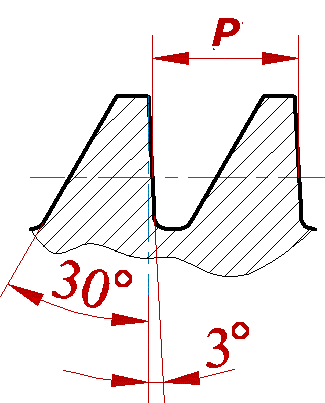

Резьба с профилем в виде равнобочной трапеции с углом 30о. Применяется для передачи возвратно-поступательного движения или вращения в тяжело нагруженных подвижных резьбовых соединениях. Часто используется при изготовлении ходовых винтов, согласно ГОСТ 24738-81 выполняется на поверхностях диаметром от 8 до 640 мм. Трапецеидальная резьба может быть однозаходной (ГОСТ 24738-81, ГОСТ 24737-81) и многозаходной (ГОСТ 24739-81). ГОСТ 9484-81 устанавливает профиль трапецеидальной резьбы. Пример условного обозначения: Tr40х6 — трапецеидальная однозаходная резьба с наружным диаметром 40 мм, шагом 6 мм. Резьба с профилем в виде неравнобочной трапеции с углом рабочей стороны 3о и нерабочей — 30о. Упорная резьба, как и трапецеидальная, может быть однозаходной и многозаходной. Выполняется на поверхностях диаметром от 10 до 640 мм (ГОСТ 10177-82). Применяется для передачи больших усилий, действующих в одном направлении: в домкратах, прессах и т.д.

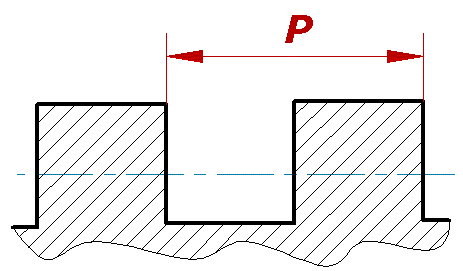

Пример условного обозначения: S80х10 — упорная однозаходная резьба с наружным диаметром 80 мм, шагом 10 мм; S80х20(P10) — упорная многозаходная резьба с наружным диаметром 80 мм, величиной хода 20 мм, шагом 10 мм. Резьба прямоугольная (квадратная) Эта резьба имеет прямоугольный (или квадратный) нестандартный профиль, поэтому все ее размеры указываются на чертеже. Применяется для передачи движения тяжело нагруженных подвижных резьбовых соединений. Обычно выполняется на грузовых и ходовых винтах.

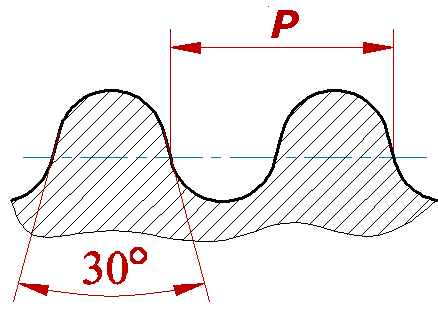

Резьба с круглым профилем (ГОСТ 9484-81) обладает сравнительно большим сроком службы и повышенным сопротивлением при значительных нагрузках. Применяется при изготовлении часто свинчиваемых соединений (шпиндели, вентили и т.д.), работающих в загрязненной среде, а также тонкостенных деталей с накатанной или штампованной резьбой (цоколь электролампы и т.д.). Пример условного обозначения: Rd16 — круглая резьба с наружным диаметром 16 мм. Если круглая резьба применяется в соединениях санитарно-технической арматуры, то ее обозначение будет следующим: Кр12х2,54 (ГОСТ 13536-68).
|
|
|
|
