Открыть библиотеки КОМПАС:

1. Меню Сервис - Менеджер библиотек

2. Панель Стандартная - кнопка Менеджер библиотек

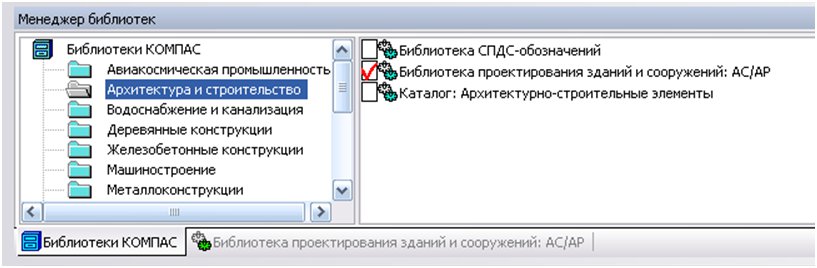

Под рабочей зоной откроется окно Менеджер библиотек. Открыть папку Архитектура и строительство. Поставить галочку   Библиотека проектирования зданий и сооружений: АС/АР.

Если библиотека уже была открыта, то перейти по закладке внизу окна.

Обращение к операции осуществляется двойным щелчком мыши по нужной папке.

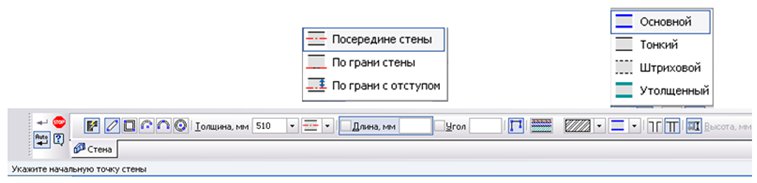

Вычертить контуры стен и колонн. Включить операцию Стена, откроется Панель свойств, в которой необходимо выбрать толщину стены, способ привязки, штриховку, стиль линий и др.

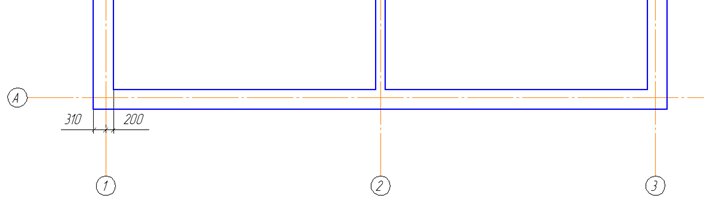

Вычерчены стены толщиной 510 мм без штриховки и с привязкой к координационным осям с отступом в 310 мм.

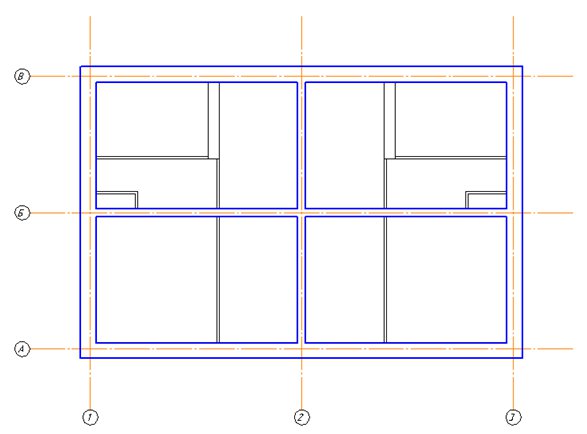

Размечаем по данным размерам с помощью вспомогательных линий и вычерчиваем перегородки. Учитывая толщину линий обводки.
