Ролик |
Методические указания к оформлению сборочного чертежа и спецификации |
||
При оформлении чертежа следует руководствоваться положениями государственных стандартов:
ГОСТ 2.303-68 «Линии»;
ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения»;
ГОСТ 2.306-68 «Обозначение графические материалов и правила их нанесения на чертежах»;
ГОСТ 2.307-68 «Нанесение размеров и предельных отклонений»;
ГОСТ 2.309-73 «Обозначение шероховатости поверхности» с учетом изменения №3 принятого Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 21 от 28.05.2002);
ГОСТ 2.316-68 «Правила нанесения на чертежах надписей, технических требований и таблиц»;
ГОСТ 2.104-68 «Основные надписи».
|

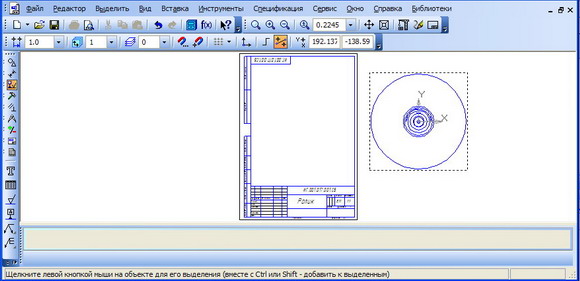

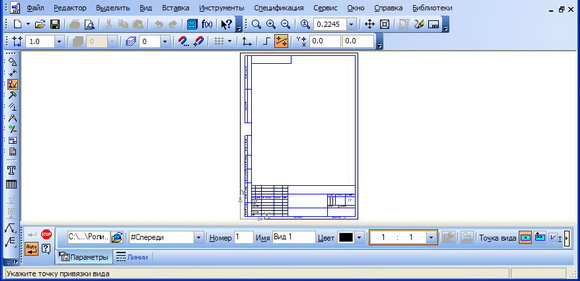

Создаем новый документ - чертеж. На инструментальной панели "Редактирование детали" нажимаем кнопку "Новый чертеж из модели" |
 |
|
|
 |
|

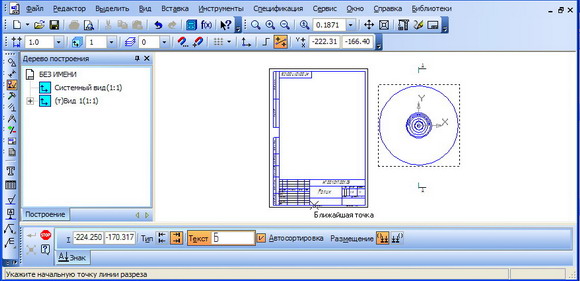

Для передачи геометрической формы ролика достаточно одного изображения - фронтального разреза. На инструментальной панели "Обозначение" нажимаем кнопку "Линия разреза".
|
 |
|

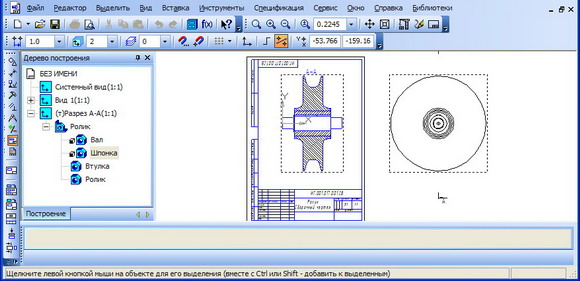

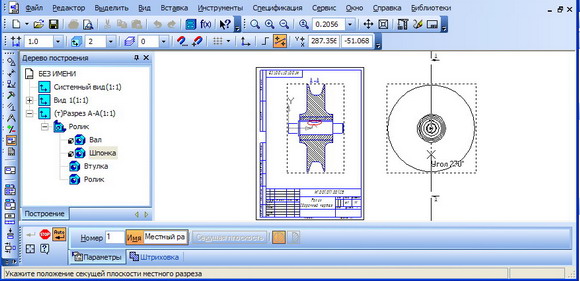

На инструментальной панели "Ассоциативные виды" нажимаем кнопку "Разрез/сечение" и указываем линию разреза и положение разреза на чертеже. |
 |
|

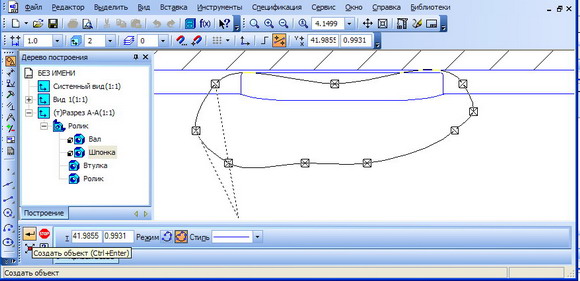

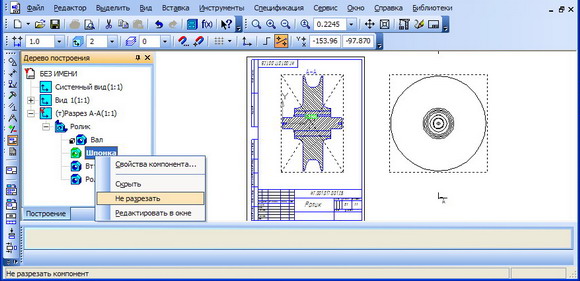

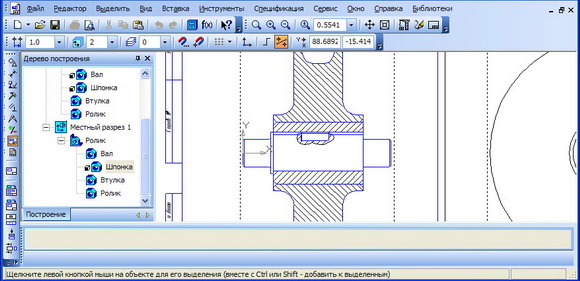

Редактируем полученное изображение. Шпонку и вал показывать не разрезанными.
|
 |
 |
|
 |
|
 |
|
 |
|
 |
|
|

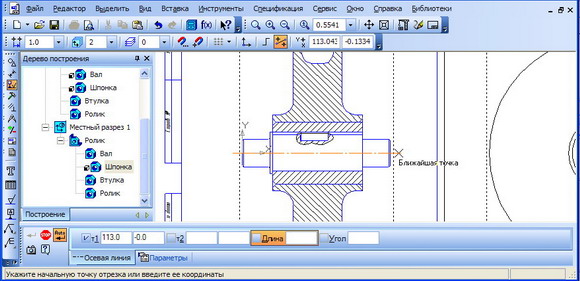

Проводим осевую линию. На инструментальной панели "Обозначение" нажимаем кнопку "Осевая линия по двум точкам". |
 |
|

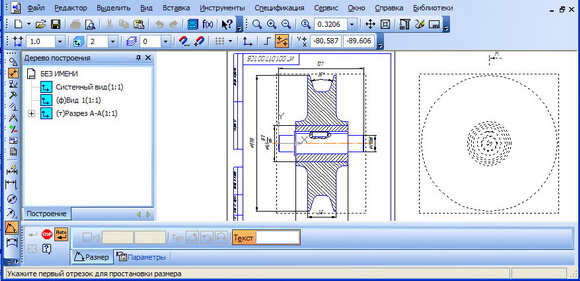

Используя инструментальную панель "Размеры" наносим необходимые размеры на чертеже. Предельные отклонения размеров задаем в соответствии со значениями, предложенными на примере оформления чертежа ролика.
|
 |
|

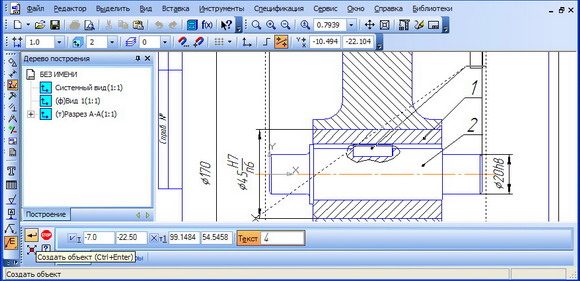

Задаем значение шероховатости поверхностей, используя кнопку "Обозначение позиций" инструментальной панели "Обозначения". |
 |
|

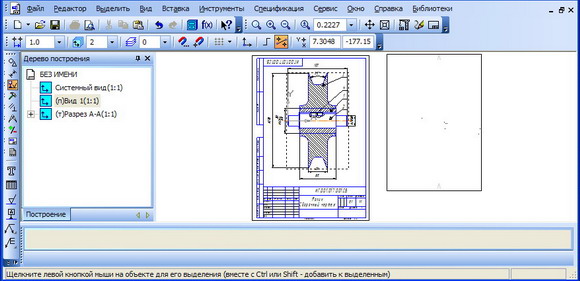

Гасим вид слева |
 |
|

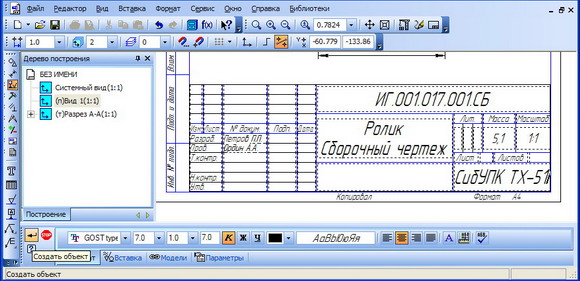

Заполняем графы штампа основной надписи. |
 |
|
Сохраняем чертеж. |
 |
|
Начинаем формировать спецификацию сборочного чертежа. |
 |
|
В спецификации будет три раздела:
|
 |
|

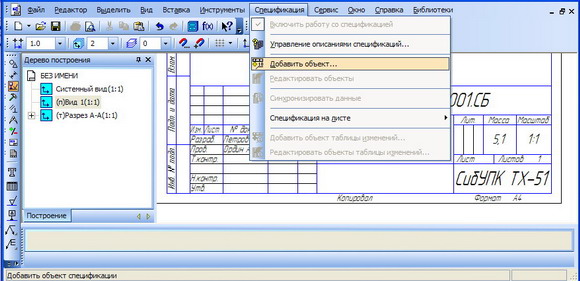

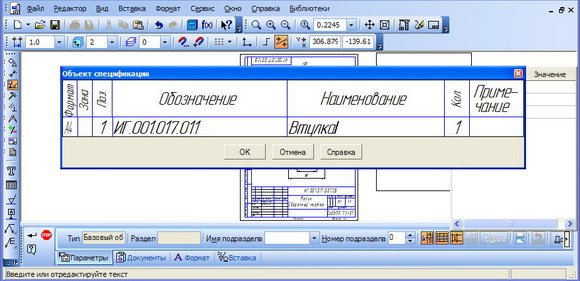

Добавляем первую деталь - "Втулка" в спецификацию. |
 |
|

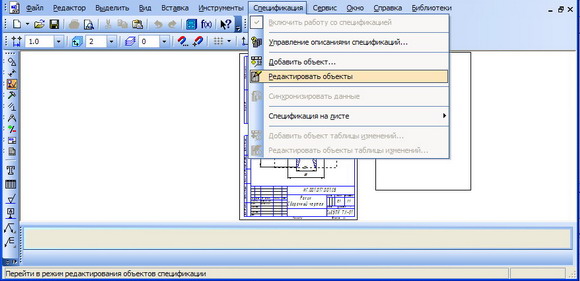

Переходим в режим редактирования объектов спецификации. |
 |
|

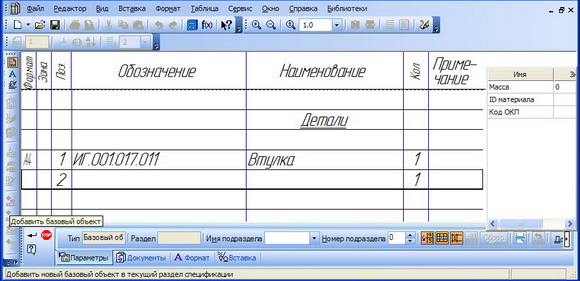

Добавляем вторую деталь "Вал" в спецификацию. |
 |
|

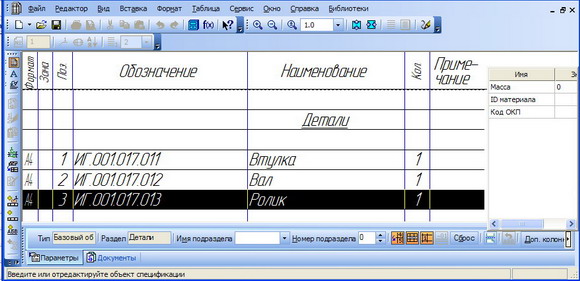

Добавляем третью деталь "Ролик" в спецификацию. |
 |
|

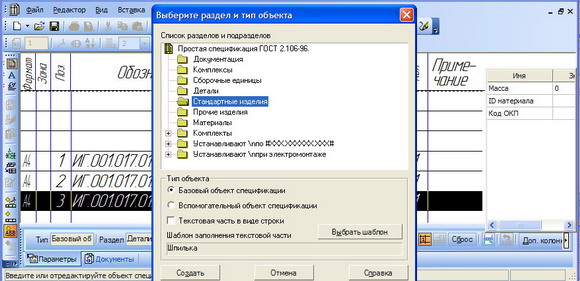

Добавим новый раздел- "Стандартные изделия". |
 |
|
К стандартным изделиям относится "Шпонка". |
 |
|

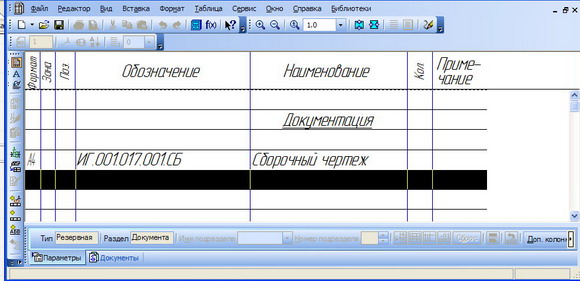

Заполняем раздел- "Документация". |
 |
|

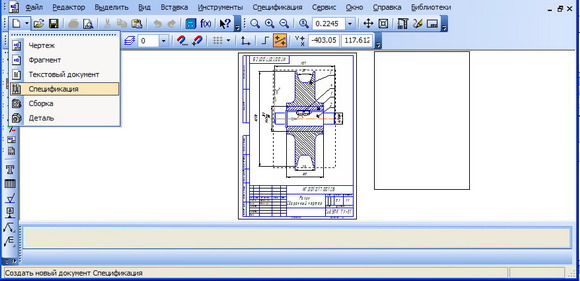

Создаем новый документ - "Спецификация". |
 |
|

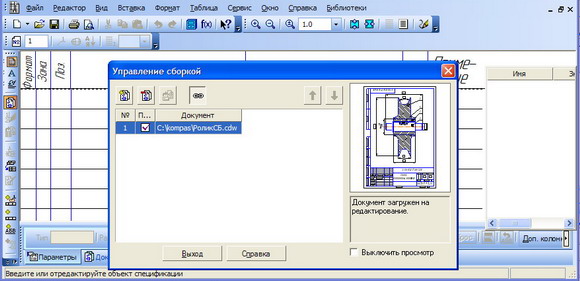

На инструментальной панели "Спецификация" нажимает кнопку "Управление сборкой". Выбираем сборочный чертеж. |
 |
|

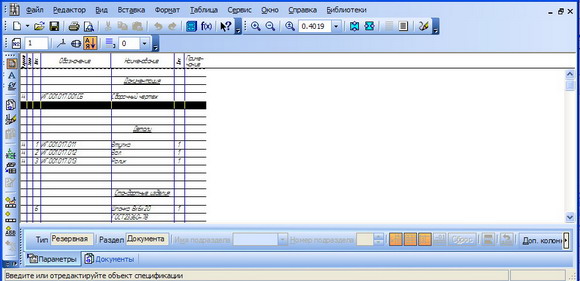

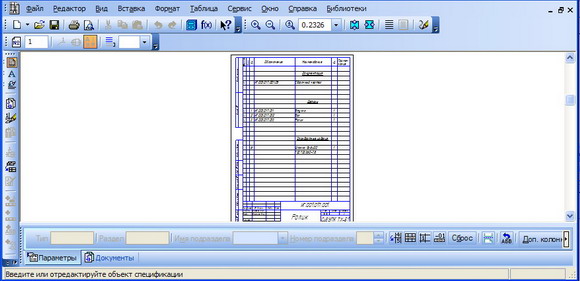

Считываем спецификацию. |
 |
|

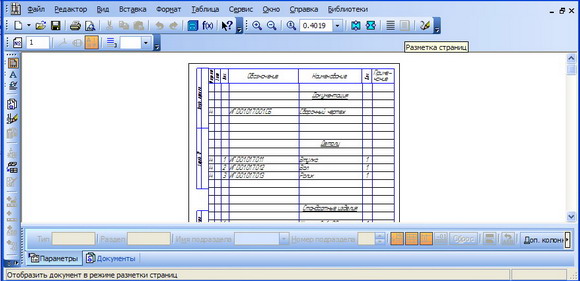

Переходим в режим разметка страницы. |
 |
|

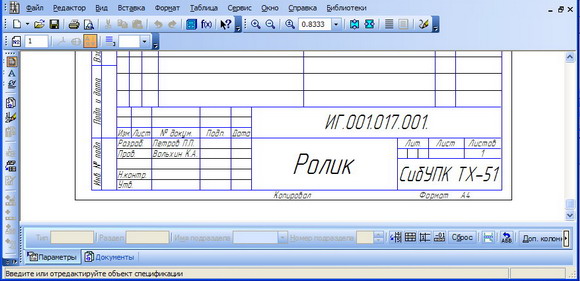

Редактируем основную надпись. |
 |
|
Сохраняем спецификацию. |
 |
|
|
