Вариант 28

Резьбовые соединения деталей Вариант задания в AutoCAD Вариант задания в bCAD

Камера диафрагменная

Диафрагменная камера применяется в приводах машин, когда необходимо большое усилие при малом перемещении, например, в приводах прижимных столов пескоструйных машин.

Диафрагменные камеры приводят в действие механизмы, выполняющие при автоматизации процесса, -

операции прижима, фиксации и подвода упоров. Они используются в кокильных машинах для управления стержней и раскрытия кокиля, а также для уплотнения формовочной смеси.

Диафрагменные камеры просты по конструкции и в эксплуатации, не имеют утечек и более надежны, чем поршневые двигатели. Диафрагма выдерживает свыше 1 млн. включений. К недостатку диафрагменных камер следует отнести малую величину рабочего хода.

Диафрагма 4, из прорезиненной ткани, по периферии зажата между корпусом 1 и крышкой 2 тормозной камеры. Под действием сжатого воздуха, поступающего из пневматической системы, через отверстие крышки 2 шайба 7 перемещает шток 3, соединенный с приводом машины.

При снятии давления диафрагма 4 возвращается в исходное положение под действием пружины 8.

Корпус 1 крепится к основанию шпильками 15, гайками 12 и шайбами 13.

Крышка 2 соединяется с корпусом 1 болтами 9, гайками 11 и шайбами 14. Опора 6 крепится к корпусу 1 винтами 10.

Методические указания

Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1.

На чертеже выполнить следующие соединения:

I – соединить крышку 2 с корпусом 1 болтами 9 (резьба М8), установить шайбы 14 и гайки 11;

II – выполнить соединение опоры 6 с корпусом 1 винтами 10 (резьба М6);

III  - выполнить соединение основания 5 с корпусом 1 шпильками 15 (резьба М10), установить шайбы    13 и гайки 12.

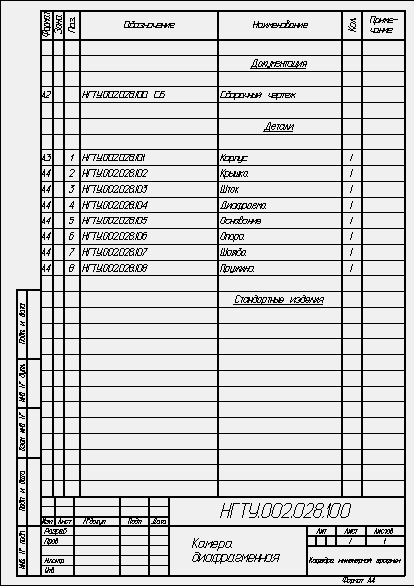

Заполнить в спецификации графу «Стандартные изделия».
