Цилиндр упора

Цилиндр представляет гидродвигатель с прямолинейным возвратно-поступательным движением

поршня относительно корпуса цилиндра. Цилиндр упора предназначается для зажима или фиксации деталей в определенном положении.

Цилиндр упора состоит из цилиндра 1, к которому крепится при помощи болтов 10, шайб 17 и гаек 13 крышка 6. На крышку 6 при помощи шпилек 18, шайб 16 и гаек 12 установлена крышка 7, в которую упирается пружина 5. Другим торцом она упирается в тарелку 4, поджимающую поршень 2. Поршень установлен на штоке 3. В расточках поршня расположены кольца 8. Манжета 14, установленная в расточке цилиндра, поддерживается шайбой 9. На бобышку цилиндра необходимо установить угольник 15.

К отверстиям бобышки цилиндра через угольник 15 подается под давлением жидкость, которая перемещает поршень 2 вправо. В месте с поршнем вправо перемещается шток 3, головка которого находится в пазу фиксирующей детали и при перемещении прижимает деталь к раме (на чертеже фиксирующая деталь и рама не изображены). Для освобождения детали давление в системе понижается, и поршень под действием пружины 5 возвращается в первоначальное положение.

Уплотнение поршня 2 в цилиндре осуществляется двумя чугунными поршневыми кольцами 8. Шток в цилиндре 1 уплотняется резиновой манжетой 14.

Методические указания

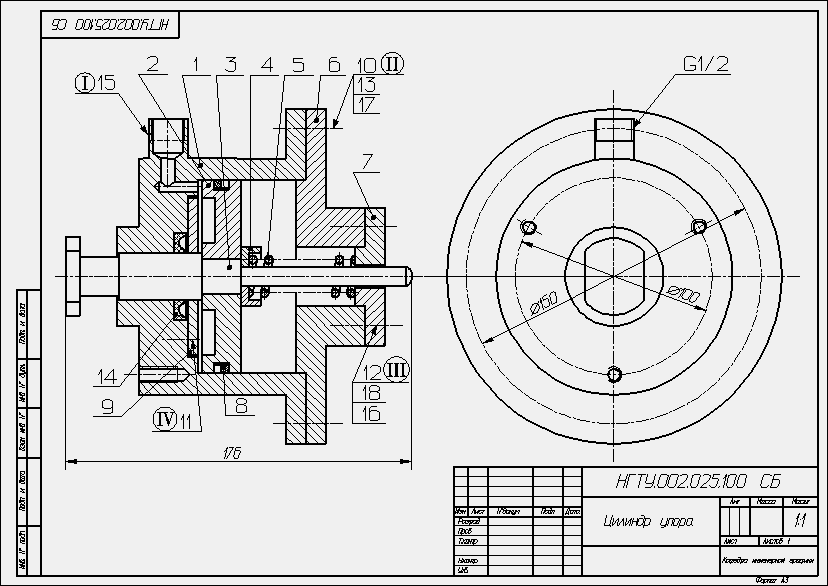

Чертеж цилиндра выполнить на формате А2 в масштабе 1:1 в двух изображениях.

На чертеже выполнить следующие соединения:

I – подсоединить к цилиндру1 угольник 15 (резьба G 1/2);

II – выполнить соединение крышки 6 и цилиндра 1 болтами 10 (резьба М12), установить шайбы пружинные 17 и гайки 13;

III – соединить крышки 7 и 6 шпильками 18 (резьба М10, материал крышки 6 – сталь), установить шайбы пружинные 16 и гайки12;

IV – выполнить соединение шайбы 9 и цилиндра 1 винтами 2.

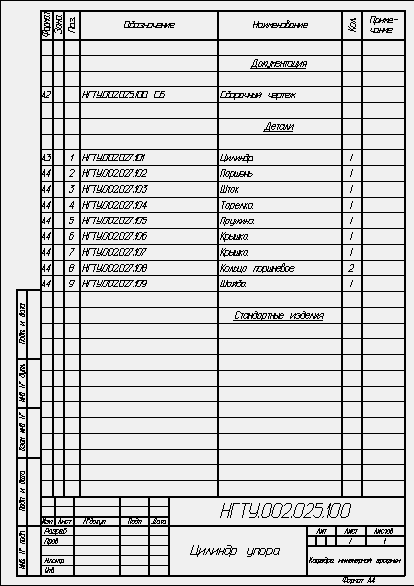

Заполнить в спецификации графу «Стандартные изделия»
