Насос шестеренчатый

Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов. Шестеренчатые насосы большей частью употребляются для перекачки вязких жидкостей.

Насос состоит из корпуса 1, в котором установлены шестерня 2 и вал – шестерня 4. Крышка 6 центрируется на корпусе штифтами 14 и крепится к нему болтами 7, шайбами 12 и гайками 9. К корпусу 1 крепится при помощи шпилек 13, шайб 11 и гаек 8 втулка сальника 5, которая уплотняет сальниковую набивку 15. На резьбовой конец патрубка корпуса необходимо установить муфту 10.

Вращательное движение вал – шестерня 3 получает от двигателя через муфту (на чертеже она не изображена), установленную на резьбовом конце вала – шестерни. Вал – шестерня вращается по часовой стрелке и, находясь в зацеплении с шестерней 2, приводит ее во вращательное движение против часовой стрелки (см. вид слева, местный разрез). При выходе зубьев из зацепления образуется вакуум, в который засасывается жидкость и перегоняется между зубьями и цилиндрическими отверстиями в корпусе насоса к патрубку, выполненному в разрезе. Далее жидкость через муфту 10 и трубопровод идет в систему (трубопровод на чертеже не изображен).

Герметизация шейки вала – шестерни 3 в месте выхода его из корпуса осуществлена при помощи сальниковой набивки 15.

Методические указания

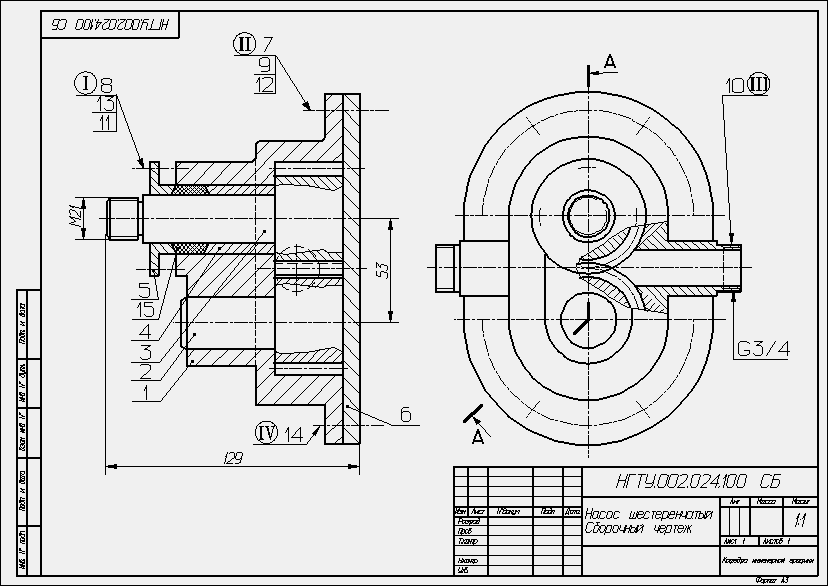

Чертеж шестеренчатого насоса выполнить в формате А2 в масштабе 1:1 в двух изображениях.

На чертеже выполнить следующие соединения:

I – выполнить соединение втулки сальника 5 и корпуса 1 шпильками 13 (резьба М8, материал корпуса – алюминий), установить шайбы пружинные 2 и гайки 8;

II – соединить крышку 6 и корпус 1 болтами 7 (резьба М10), установить шайбы пружинные 12 и гайки 9;

III – подсоединить к корпусу 1 муфту 10 (резьба G 3/4);

IV – выполнить соединение крышки 6 и корпуса 1 штифтами 14 (размеры штифта 8х20).

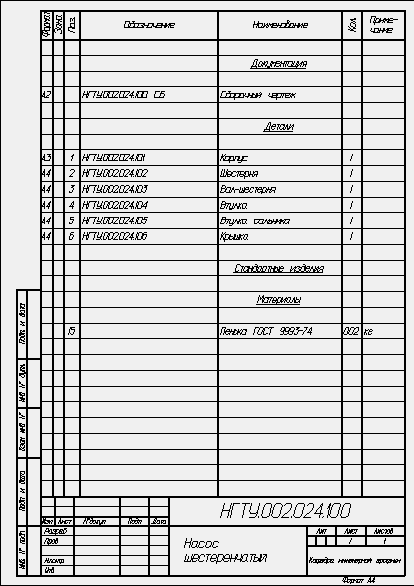

Заполнить в спецификации графу «Стандартные изделия»
