Кран спускной

Спускной кран является одним из видов арматуры трубопроводов и предназначается для спуска жидкости из системы.

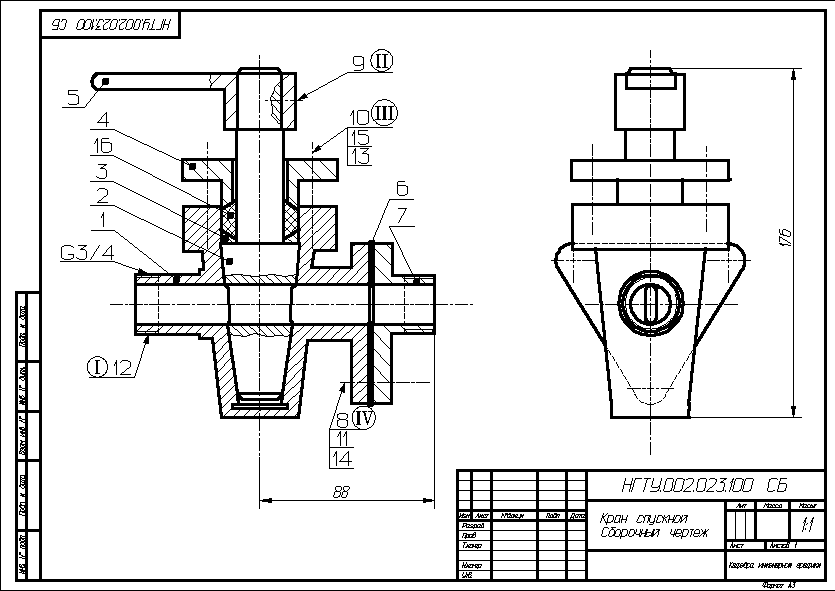

Кран состоит из корпуса 1, в котором установлена коническая пробка 2. В верхней части корпуса установлена втулка сальника 4, уплотняющая сальниковую набивку 16. Между набивкой и верхним основанием конической части пробки установлена втулка 3. Втулка сальника 4 крепится к корпусу 1 шпильками 15, шайбами 13 и гайками10. Для поворачивания пробки в нужное положение на верхнем цилиндрическом конце ее закреплена при помощи установочного винта 9 рукоятка 5. Фланец 7 крепится к корпусу при помощи болтов 8, шайб 14 и гаек 11. На резьбовом патрубке корпуса необходимо установить угольник 12. На чертеже кран изображен в открытом положении.

При повороте рукоятки 5 пробка 2, вращаясь, меняет поперечное сечение или полностью перекрывает отверстие, через которое проходит жидкость. К корпусу подсоединяются два трубопровода (на чертеже они не показаны), по которым проходит жидкость. С одной стороны трубопровод подсоединяется к резьбовому концу фланца 7, а с другой – к угольнику 12. Полное прилегание сопряженных поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Для избежания утечки жидкости между корпусом 1 и фланцем 7 установлена прокладка 6.

Методические указания

Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1.

На чертеже выполнить следующие соединения:

I – подсоединить к корпусу 1 угольник 12 (резьба G3/4);

II – выполнить соединение рукоятки 5 и пробки 2 винтом 9 (резьба М6);

III – соединить втулку сальника 4 с корпусом 1 шпильками 15 (резьба М10, материал корпуса – сталь), установить пружинные шайбы 13 и гайки 10;

IV – выполнить соединение фланца 7 с корпусом 1 болтами 8 (резьба М12), установить пружинные шайбы 14 и гайки 11.

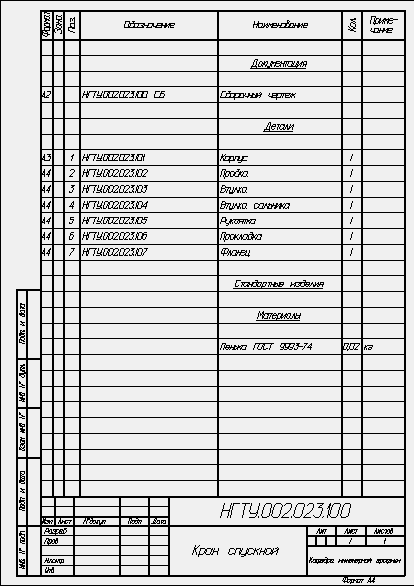

Заполнить в спецификации графу «Стандартные изделия»
