Клапан предохранительный

Предохранительные клапаны предназначаются для исключения возможности повышения давления сверх установленного в обсуждаемых объектах и системах путем сброса рабочей среды.

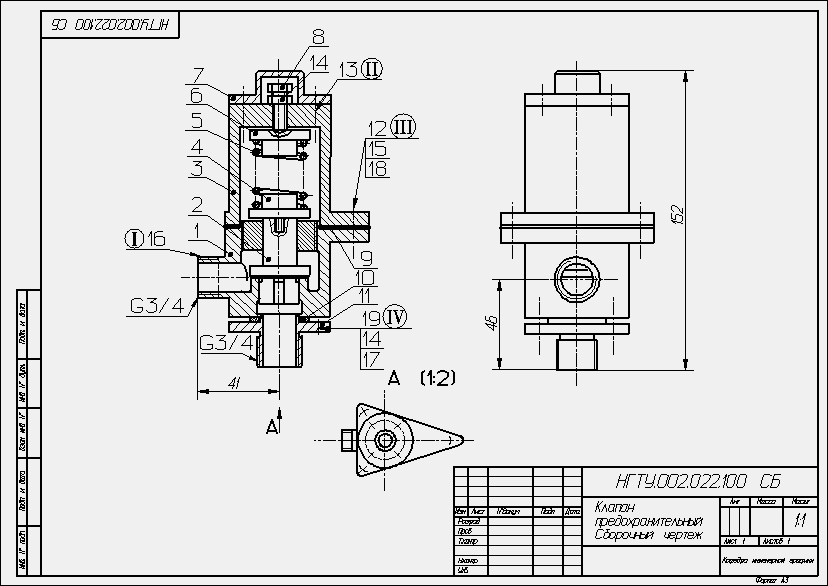

Клапан состоит из корпуса 1, к которому крепится кран3. Стакан закреплен в корпусе болтами 12, шайбами 18 и гайками 15. К нижней части корпуса прикреплен фланец 11, соединенный с корпусом при помощи шпилек 19, шайб 17 и гаек 14. Клапан 2 установлен в корпусе и торцевой частью цилиндрического буртика упирается в торцевую плоскость внутренней цилиндрической части корпуса. В торец верхнего цилиндрического конца клапана 2 установлена на резьбе тарелка 4, на которую опирается пружина 5, регулируемая винтом 8. Винт 8 опирается на тарелку 6. Колпак 7 крепится к стакану 3 винтами 13. На резьбовом патрубке корпуса необходимо установить угольник 16. На чертеже клапан изображен  в закрытом положении.

При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 11 под клапаном 2, давит на него и клапан, сжимая пружину 5, открывает отверстие. Избыточная жидкость через отверстия в резьбовом патрубке корпуса и угольника сливается по трубопроводам (на чертеже не изображены) в бак.

Герметичность соединения корпуса 1 и фланца 11осуществлена резиновым кольцом 10. Для избежания утечки жидкости между корпусом 1 и стаканом 3 установлена прокладка 9.

Методические указания

Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1.

На чертеже выполнить следующие соединения:

I – Подсоединить к раструбу корпуса 1 угольник 16 (резьба G3/4);

II – соединить колпак 7 со стаканом 3 винтами 13 (резьба М6);

III – выполнить соединение стакана 3 с корпусом 1 болтами 12 (резьба М10), установить пружинные шайбы 18 и гайки 15;

IV – соединить фланец 11 с корпусом 1 шпильками 19 (резьба М8, материал корпуса – чугун), установить пружинные шайбы 17 и гайки 14.

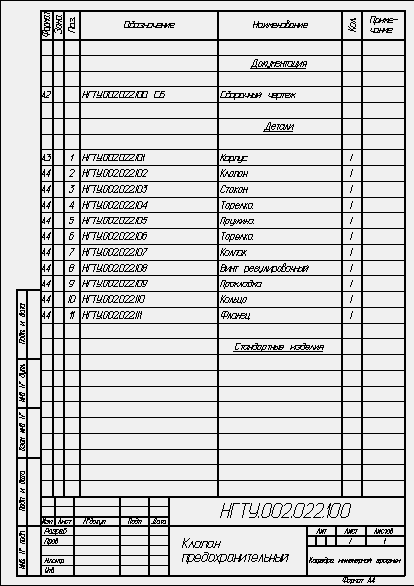

Заполнить в спецификации графу «Стандартные изделия»
