Клапан питательный

 Клапан устанавливается на трубопроводах, соединяющих резервуары с приборами, нагнетающими газы или жидкости.

 В корпусе I на кольцо 6 поставлен клапан 5. Пружина 8 опирается на клапан 5 и седло 3. Рабочее состояние пружины достигается посредством винта 4. Вращение винта осуществляется ручкой 7, которая соединяется с винтом посредством призматической шпонки 18. В камере клапана просверлено отверстие для обеспечения атмосферного давления. Поставить или вынуть клапан из корпуса можно посредством стержня, ввернутого в отверстие клапана. Прокладка 10 обеспечивает плотное прилегание крышки 2 к корпусу I посредством шпилек 17, гаек 13 и шайб 15. Седло 3 крепится винтом 12 к ходовому винту 4.

 Корпус I соединяется с опорой 9 болтами 11, гайками 14 и шайбами 16. Жидкость или газ, идущие от нагнетательного прибора, поднимают клапан 5 и проходит по левому отверстию корпуса I в резервуар. Обратно газ или жидкость идти не могут, так как клапан 5 под действием пружины 8 садится на кольцо 6 и закрывает входное отверстие корпуса.

Методические указания

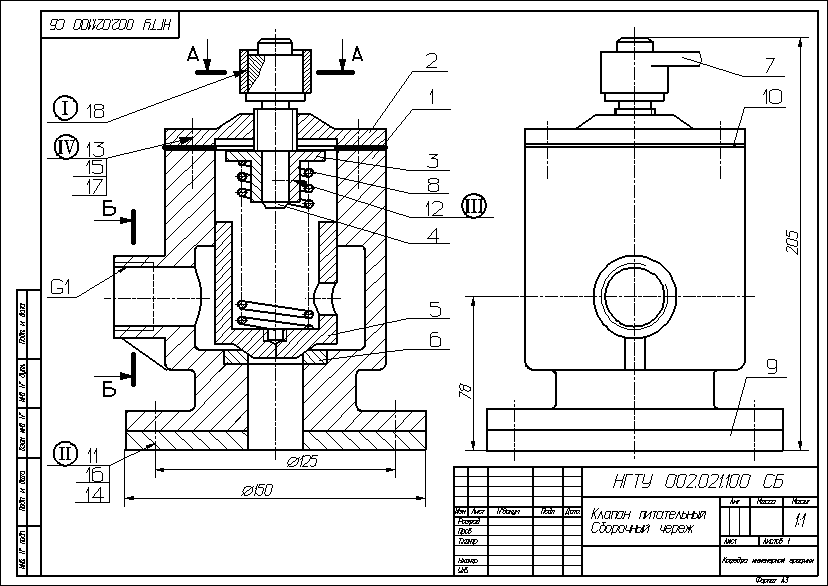

 Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1. Выполнить сечение А-А и Б-Б на свободном поле чертежа.

На чертеже выполнить следующие соединения:

I – соединить рукоятку 7  с винтом 4 при помощи призматической шпонки 18(размеры шпонки 6х6х20);

II – соединить  опору 9 с корпусом I болтами 11(резьба М12), установить шайбы 16 и гайки 14;

III –  закрепить седло 3 на винте 4 посредством винта 12(резьба М6);

IV – выполнить соединение крышки 2 с корпусом I шпильками  17(резьба М10, материал корпуса – чугун) установить шайбы 15 и гайки 13;

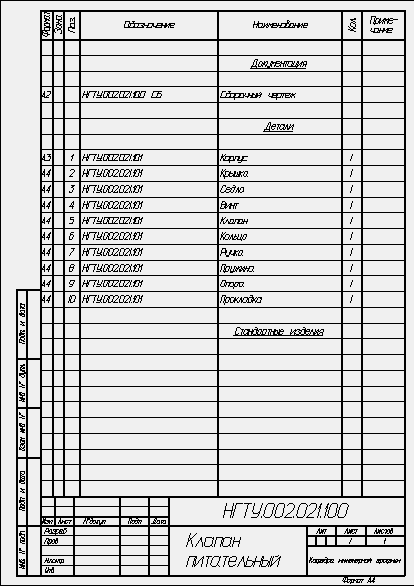

 Заполнить в спецификацию графу “Стандартные изделия”.
