ПНЕВМОЦИЛИНДР

Пенвмоцилиндры по принципу действия можно разделит на односторонние и двухсторонние. В односторонних цилиндрах сжатый воздух подается только в одну сторону от поршня. В цилиндрах двухстороннего действия воздух подается поочередно в обе полости, и поршень перемещается  в обоих направлениях под нагрузкой. Эти пневмоцилиндры наиболее распространены в приводах литейных машин (особенно автоматических линий). Они приводят в движение рабочие органы, которые перемещаются в любых направлениях, когда требуется преодолеть сопротивление при прямом и обратном ходах.

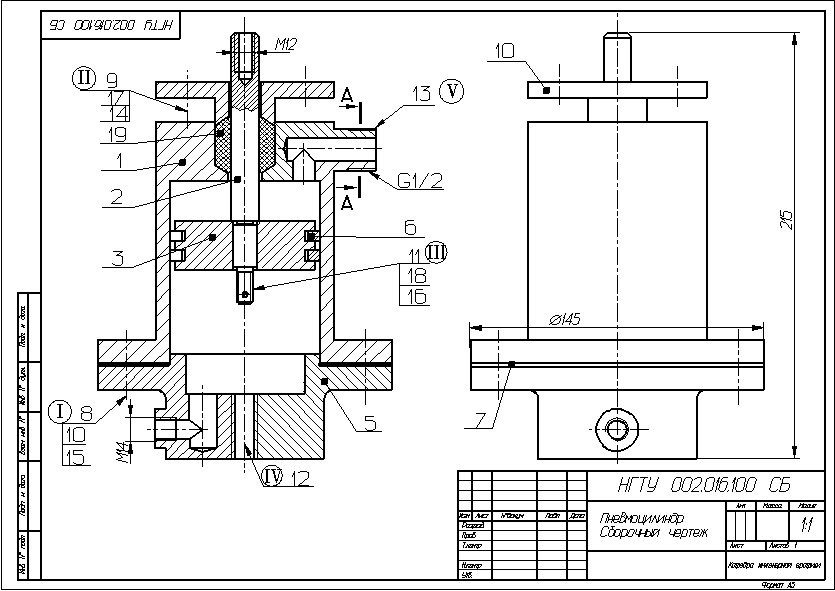

Движение поршня 3 происходит под действием сжатого воздуха. Подавая воздух через правое отверстие корпуса 1 или нижнее отверстие крышки 5, для чего в эти резьбовые отверстия ввинчиваются наконечники шлангов компрессора, можно двигать поршень вниз или вверх, и тем самым придавать нужное движение механизму, присоединенному к штоку поршня. Кольца имеют прорезь под углом 45^о. Поршень 3 закреплен на шток 2 гайкой 11, шайбой 16 и шплинтом 18.

В корпусе 1 в месте выхода штока 2 расположено уплотняющее устройство (сальник) 19, предупреждающее просачивание воздуха через зазор между штоком 2 и отверстием в крышке сальника 4. крепление крышки сальника 4 к корпусу 1 осуществляется шпильками 17. крышка 5 крепиться к корпусу 1 болтами 8.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ.

Чертеж выполнить на формате А2 в дух изображениях в масштабе 1:1. Выполнить сечение А-А на свободном поле чертежа.

На чертеже выполнить следующие соединения;

I – соединить крышку 5 с корпусом 1 болтами 8 (резьба М12), установить шайбы 15 и гайки 10;

II – выполнить соединение крышки сальника 4 с корпусом 1 шпильками 17 (резьба М10), установить шайбы 14 и гайки 9;

III – закрепить поршень 2 посредством шайбы 16, гайки 11 (резьба М16) и шплинта 18;

IV – ввернуть в крышку 5 пробку 12 (резьба М12х1, 25) по МН 366-60 (см. прил. II);

V – соединить штуцер корпуса с угольником 13 (резьба G1/2).

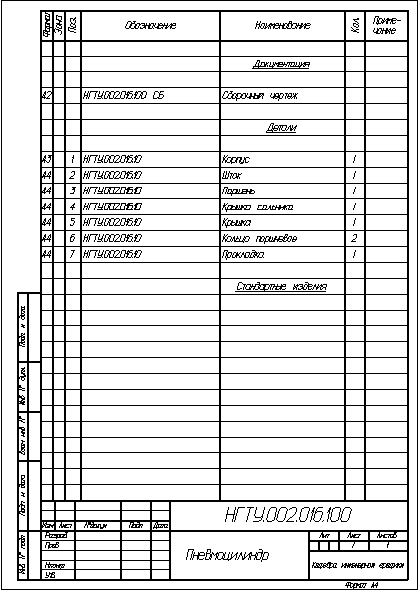

Заполнить в спецификацию графу ”Стандартные изделия”.
