Регулятор

Регулятор – устройство, регулирующее величину проходящей через трубопроводы рабочей среды путем частичного или полного перекрытия проходного отверстия.

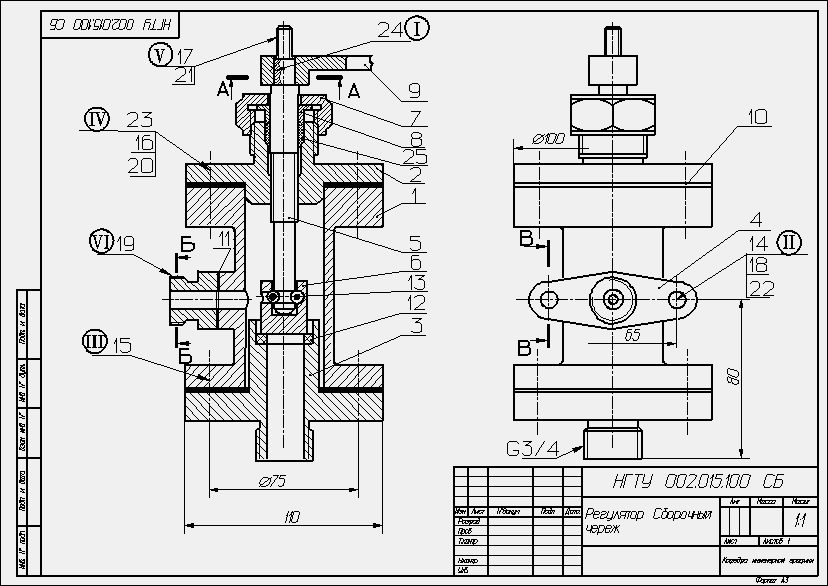

При помощи рукоятки 9, соединенной со штоком 5 призматической шпонкой 24, вручную осуществляется подъем и спускание клапана 6. Крышка 2 скреплена с корпусом I шпильками 23, гайками 16 и шайбами 20. Фланец 3 крепится к корпусу винтами 15, а фланец 4 крепится посредством болтов 14, гаек 18 и шайб 22.

Для обеспечения герметичности регулятора в крышке 2 устроено сальниковое уплотнение 25, состоящее из пеньковой просаленной набивки. Набивка уплотняется крышкой сальника 8 и накидной гайкой 7. На чертеже регулятор изображен в закрытом положении, когда клапан перекрывает отверстие фланца 3. Клапан соединен со штоком 5 посредством проволочной скобы 13.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ.

Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1. Выполнить сечения А-А, Б-Б, В-В на свободном поле чертежа.

На чертеже выполнить следующие соединения:

I – соединить рукоятку 9 со штоком 5 при помощи призматической шпонки 24(размеры шпонки 4х4х15 исполнние 11);

II – соединить  фланец 4 с корпусом I болтами 14(резьба М12), установить шайбы 22 и гайки 18;

III –  выполнить соединение фланца 3 с корпусом I винтами 15(резьба М10);

IV – выполнить соединение крышки 2 и корпуса I шпильками 23(резьба М8), установить шайбы 20 и гайки 16;

V – закрепить рукоятку 9 на штоке 5 посредством гайки 17(резьба М10) и шайбы 21;

VI – присоединить к фланцу 4 тройник 19(резьба G1/2).

Заполнить в спецификацию графу ”Стандартные изделия”.
