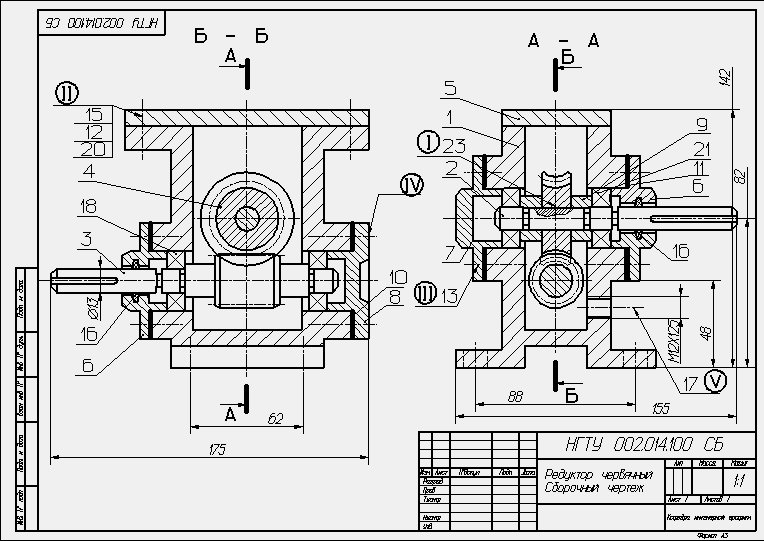

Редуктор червячный

Червячная передача осуществляется при помощи червяка 3 (винта с резьбой трапецеидального профиля) и червячного колеса 4. Червяк опирается на два конических роликоподшипника 18, воспринимающих осевую и радикальную нагрузку.

Внутренние кольца роликоподшипников плотно (с натягом) посажены на цапфы (шейки) вала – червяка 3. Наружные кольца роликоподшипников торцами упираются в крышки 6 и 8. Для уплотнения вала 2 и червяка 3 поставлены  сальниковые кольца 16, изготовленные из полугрубошерстного войлока. Войлочные уплотнители, заложенные внутри выточек трапецеидальной формы в крышки 6, служат для предупреждения попадания в подшипник извне пыли, влаги и т.д.

Червячное колесо 4 насажено на вал 2 с призматической шпонкой 23. Вал червячного колеса вращается на радикальных шарикоподшипниках 21. Распорные втулки 9 упираются во внутренние кольца шарикоподшипников и в червячное колесо 4, наружные кольца – в крышки 6 и 7.

Для уменьшения изнашивания зубьев червячного колеса и червяка корпус редуктора 1  заполняется жидким маслом. Отработанное масло спускают через отверстие в корпусе 1, которое закрывается пробкой 17.

Корпус 1 соединяется с крышкой 5 болтами 12, с крышкой 7 – винтами 13 и с крышкой 8 – шпильками 22. Прокладки 10 и 11 обеспечивают плотное прилегание  крышек 6, 8 к корпусу 1.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ.

Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1.

На чертеже выполнить следующие соединения:

I – соединить червячное колесо 4 с валом 2 при помощи призматической шпонки 23(размеры шпонки 5х5х16 исполнние 1);

II – соединить  крышку 5 с корпусом I болтами 12(резьба М12), установить шайбы 20 и гайки 15;

III –  соединить крышку 7 с корпусом I винтами 13(резьба М8);

IV – выполнить соединение крышки 8 с корпусом I шпильками 22(резьба М10), установить шайбы 19 и гайки 14;

V – ввернуть в корпус I пробку 17(резьба М12х1,25).

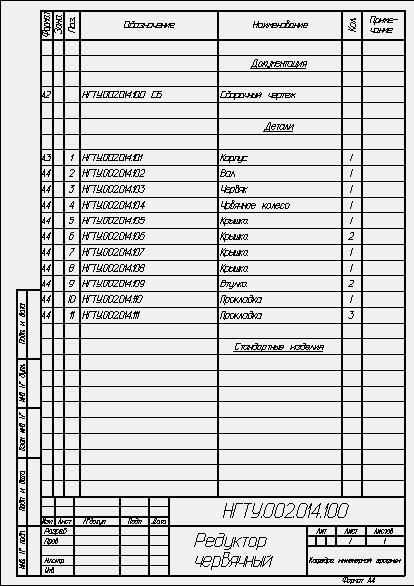

Заполнить в спецификацию графу ”Стандартные изделия”.
