Вентиль угловой

Вентиль – запорное устройство для включения или выключения участка трубопровода, а также для регулирования движения в трубопроводе пара, газа или жидкости.

Корпус I соединен с крышкой 2 болтами, с фланцем 7 – винтами. Регулирование подачи жидкости производится вручную при помощи ручки 8, соединенной со шпинделем 3 шпонкой 22. Шпиндель соединяется посредством проволочной скобы 10 с клапаном 4.

При повороте ручки против часовой стрелки шпиндель с укрепленным на нем клапаном поднимается. При этом зазор между клапаном 4 и втулкой 5 увеличивается, количество пропускаемой трубопроводом жидкости возрастает.

При повороте ручки в обратную сторону (по часовой стрелке) клапан опускается и количество подаваемой жидкости уменьшается до полного закрытия отверстия. Для того чтобы жидкость не выходила наружу, в крышке 2 имеется углубление для сальниковой набивки 23. Сальниковая набивка уплотняется крышкой 6 при помощи шпилек 20 и гаек 13.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ.

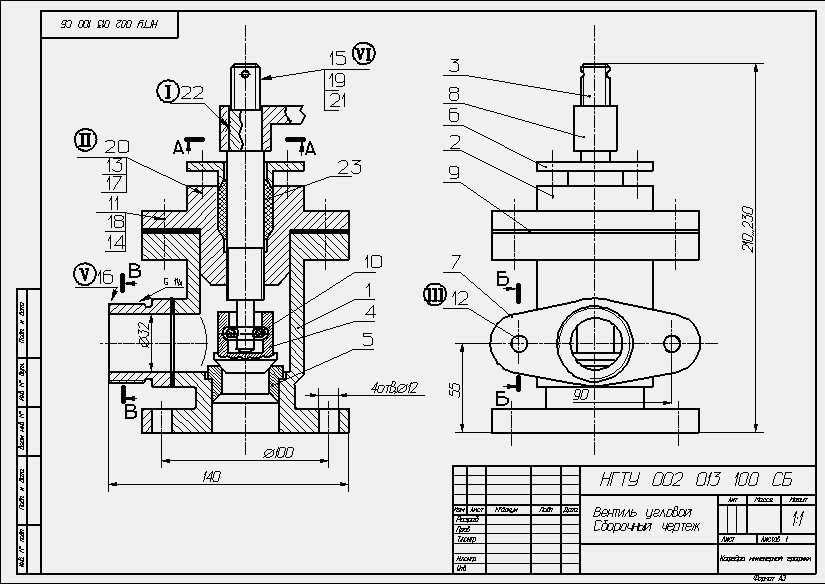

Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1. Выполнить сечение А –А, Б – Б и В –В на свободном поле чертежа.

На чертеже выполнить следующие соединения:

I – соединить ручку 8 со шпинделем 3 посредством призматической шпонки 22(размеры шпонки 5х5х20 исполнние 1:1);

II – соединить  крышку 2 с корпусом I болтами 11(резьба М10), установить шайбы 18 и гайки 14;

III –  соединить фланец 7 с корпусом I винтами 12(резьба М12);

IV – выполнить соединение крышки сальника 6 и крышки 2 шпильками 20(резьба М8), установить шайбы 17 и гайки 13;

V - соединить фланец 7 с тройником 16(резьба G 1 1/4);

VI – закрепить ручку 8 на шпиндиле 3 посредством гайки 15 (резьба М16), шайбы 19 и шплинта 21.

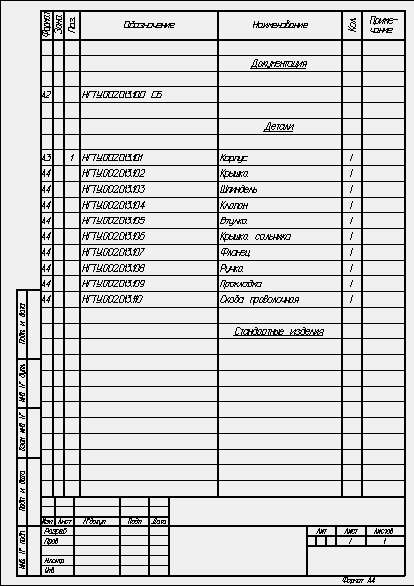

Заполнить в спецификацию графу ”Стандартные изделия”.
