Вариант 10

Резьбовые соединения деталей Вариант задания в AutoCAD Вариант задания в bCAD

Насос шестеренчатый

Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема или получения сжатых газов.

Он состоит из пары цилиндрических зубчатых колес 4, установленных в стальной корпус I. При вращении колес масло из всасывающей полости попадает между зубьями и стенкой корпуса и переносится в нагнетательную полость. Зубья колес препятствуют возвращению масла во всасывающую полость.

Чтобы избежать утечки масла, зазоры в сопряжениях насоса должны быть минимальными, особенно между зубьями и корпусом, а также по торцам зубчатых колес.

Шестеренчатый насос начинают собирать с запрессовки в крышки 2 и 3 втулок 9. Затем на втулки наносят слой солидола, который обеспечивает смазку для вала 6 и оси 7. С наружных сторон корпуса I помещают пропитанные нитролаком бумажные прокладки (на чертеже они не показаны), устанавливают крышку 3 и завинчивают винты II. На оси 7 монтирую на призматической шпонке 19 зубчатое колесо 4, а на валу 6 – зубчатое колесо монтируют по посадке. Крышку 2 крепят болтами 10 к корпусу I. Для уплотнения вала 6 в крышке 2 поставлены три сальниковых войлочных кольца 14, которые прижимаются к валу и крышке 2 сальниковой крышкой 5 и шпильками 18.

Вращательное движение двигателя передается на ведущий вал 6. Зубчатое колесо, находящееся на валу 6 и вращающееся от двигателя, является ведущим, второе – ведомым.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ.

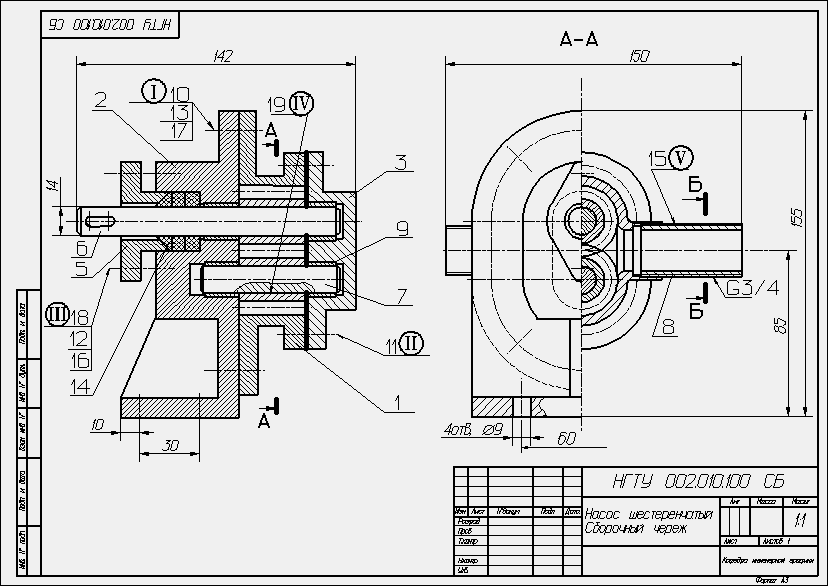

Чертеж выполнить на формате А2 в двух изображениях в масштабе 1:1.выполнить сечение Б – Б на свободном поле чертежа.

На чертеже выполнить следующие соединения:

Iсоединить корпус I с крышкой 2 посредством болтов 10(резьба М10) поставить шайбы 17 и гайки 13;

IIсоединить крышку  3 с корпусом I винтами 11(резьбаМ10);

III – выполнить соединение крышки сальника 5 и крышки 2 шпильками 18 (резьба М8, материал корпус сталь), поставить шайбы 16 и гайки 12;

IVсоединить зубчатое колесо 4 с осью 7 посредством пизматической шпонки 19 (размеры шпонки 4х4х20) исполнение 11;

Vприсоединить к трубе 8 муфту 15 (резьба G3/4).

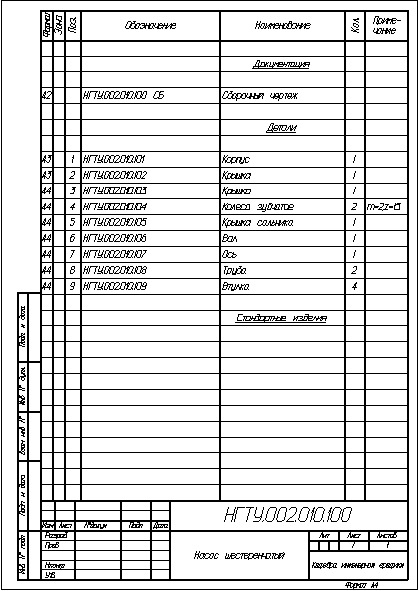

Заполнить в спецификацию графу “Стандартные изделия”.
