Вариант 8

Резьбовые соединения деталей Вариант задания в AutoCAD Вариант задания в bCAD

НАСОС ШЕСТЕРЕНЧАТЫЙ

Насос – машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов.

Насос состоит из корпуса 1, к которому крепиться с одной стороны при помощи винтов 13 крышка 2. С другой стороны на штифты 23 центрируется фланец 3 и закрепляется шпильками 21, шайбами 19 и гайками 14. В корпусе устанавливаются шестерня 4 и вал 7, на конце которого выполнены зубья. Цилиндрический конец вала посажен на подшипники 18, установленные во фланце 3. На свободном конце вала 7 закреплен установочным винтом 12 шкив 5. Для передачи вращательного движения на валу установлена шпонка 22.

Вращательное движение двигателя с помощью клиноременной передачи через шкив 5 передается на ведущий вал 7, находящийся в зацеплении с шестерней 4. Вал 7 вращается по часовой стрелке, а шестерня 4 – против ее (см. вид слева, местный разрез). При выходе зубьев из зацепления в полости насоса образуется вакуум, в который засасывается жидкость и перегоняется зубьями шестерен по цилиндрическим отверстиям – корпуса насоса фланцу 8. Герметизация шейки вала 7 в месте его выхода из корпуса осуществляется кольцом 16.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

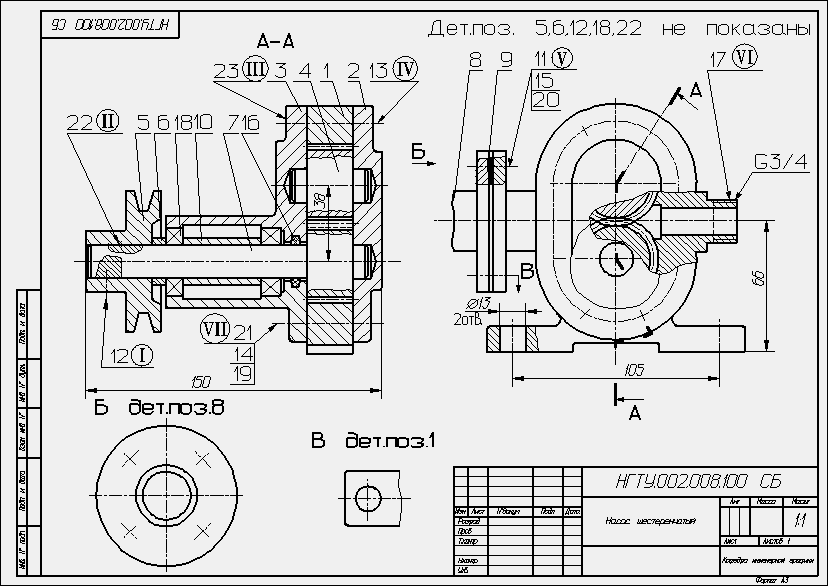

Чертеж шестеренчатого насоса выполнить на формате А2 в масштабе 1:1 в двух изображениях, выполнить сечение по шпонке 22 и винту 12.

На чертеже выполнить следующие соединения:

I – выполнить соединение шкива 5 с валом 7 винтом 12 (резьба М6);

II – соединить вал 7 со шкивом 5 шпонкой 22 (размеры шпонки 6х6х40 исполнение 1);

III – установить в корпусе 1 цилиндрические штифты 23 (размеры штифта 8х20);

IV – выполнить соединение крышки 2 с корпусом 1 винами 13 (рехьбаМ8);

V – соединить фланец 8 с корпусом 1 болтами 11 (резьба М10):

VI – подсоединить к корпусу 1 муфту 17 (резьба М10), установить пружинные шайбы 20 и гайки 15;

VII – выполнить соединение фланца 3 с корпусом1 шпильками 21 (резьба М8, материал корпуса – сталь), установить пружинные шайбы 19 и гайки 14.

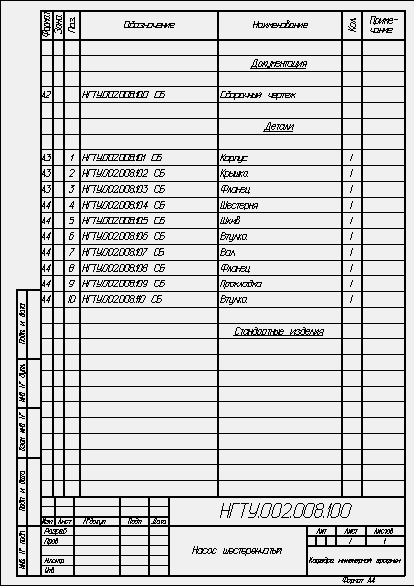

Заполнить в спецификации графу “Стандартные изделия”
