ВЕНТИЛЬ УГЛОВОЙ

Вентиль – устройство для регулирования в трубопроводе пара, газа, воды или другой жидкости.

Вентиль состоит из корпуса 2, в резьбовом отверстии которого установлен шпиндель 3. На нижнем конце шпинделя при помощи резьбовой втулки 6 закреплен клапан 1, состоящий из двух деталей: металлической втулки и наплавленной резиновой прокладки. На верхнем конце шпинделя закреплен про помощи установочного винта 13 маховик 5, установлена шпонка 21, передающая вращательное движение шпинделю3. На корпусе 2 установлена втулка сальника 4, которая уплотняет сальниковую набивку 22. Фланец 9 закреплен на корпусе винтами 14. В нижнем отверстии корпуса установлен стакан 7, который удерживается в корпусе при помощи фланца 10, соединенного с корпусом болтами 12. На чертеже вентиль изображен в закрытом положении.

Жидкость поступает по трубопроводу (на чертеже не изображен) к угольнику 17, установленному на резьбовом патрубке фланца 10. при вращении маховика 5 шпиндель получает поступательное движение и, поднимаясь вверх вместе с клапаном 1, открывает отверстие в нижней части корпуса, куда и проходит жидкость, а затем по отверстию во фланце 9 переходит в трубопровод системы. Для избежания утечки жидкости между шпинделем 3 и корпусом установлено сальниковое уплотнение 22. Герметизация фланца 9 и корпуса осуществлена прокладкой 8. Для избежания утечки жидкости между стаканом 7, корпусом и фланцем 10 установлены прокладки 11.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ.

Чертеж углового вентиля выполнить на формате А2 в масштабе 1:1 в дух изображениях, выполнить сечение по А - А.

На чертеже выполнить следующие соединения:

I – подсоединить к корпусу 2 угольник 17 (резьба G 3/4.);

II – выполнить соединение фланца 9 с корпусом 2 винтами 14 (резьба М8);

III – соединить втулку сальника 4 с корпусом 2 шпильками 20 (резьба М10, материал корпуса – чугун), установить пружинные шайбы 18 и гайки 15;

IV – закрепить маховик 5 на шпинделе 3 установочным винтом 13 (резьба М6);

V – выполнить соединение шпинделя 3 и втулки маховика 5 шпонкой 21 (размеры шпонки 6х6х25);

VI – соединить фланец 10 с корпусом 2 болтами 12 (резьба М12), установить пружинные шайбы 19 и гайки 16.

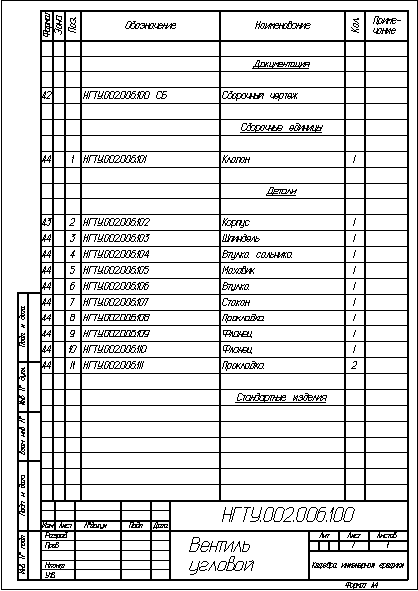

Заполнить в спецификации графу “Стандартные изделия”
