КРАН РАСПРЕДЕЛИТЕЛЬНЫЙ

Распределительный кран является одним из видов арматуры трубопроводов и предназначается для одновременной или попеременной подачи жидкости по двум трубопроводам.

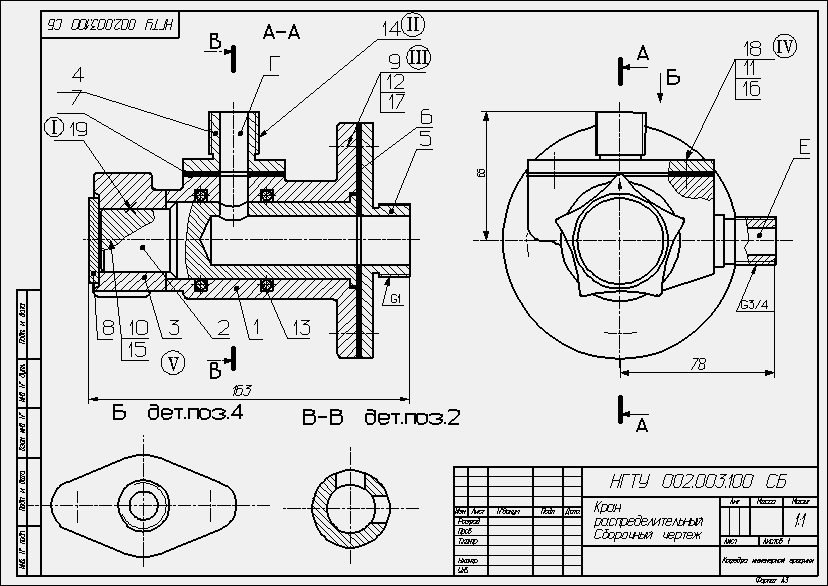

Кран состоит из корпуса 1, в котором установлена цилиндрическая пробка 2. В пробке выполнены два отверстия (см. В - В), соединяющиеся с полностью осевого отверстия пробки. На левом, цилиндрическом, конце пробки при помощи винта 10 и пружинной шайбы 15 установлена рукоятка 3. для осуществления поворота пробки в нужное положение установлена шпонка 19, передающая вращательное движение от рукояти 3. фланец 4 крепиться к корпусу шпильками 18. Фланец 5 установлен на корпусе при помощи болтов 9. На чертеже кран изображен в открытом положении.

При положении рукояти 3, указанном на чертеже (см. вид слева ), жидкость через фланец 5 попадает в осевое цилиндрическое отверстие пробки (см. главный вид), а затем по двум радиальным отверстиям в пробке переходит в отверстие фланца 4 и полость Е резьбового патрубка корпуса.  При повороте рукояти на 90^о вправо верхние отверстие пробки 2 совпадает с отверстием патрубка корпуса (см. В - В) и жидкость пойдет только по каналу Е, а канал Г перекроется. При дальнейшем повороте рукояти на 90^о оба канала перекрываются.

При повороте рукояти из первоначального положения, указанного на чертеже, влево на 90^о  боковое отверстие пробки 2 совпадает с каналом Г фланца 4, и жидкость идет только по этому трубопроводу.

Уплотнение пробки 2 осуществлено резиновыми кольцами 13. Герметизация корпуса 1 и фланца 4 осуществлена прокладкой 7, а фланца 5 и корпуса 1 – прокладкой 6.

Методические указания

  Чертеж распределительного крана выполнить на формате А2 в масштабе 1:1 в двух изображениях.

На чертеже выполнить следующие задания:

I – соединить ось 2 с рукояткой 3 посредством призматической шпонки 19 (размеры шпонки 8х7х30);

II – подсоединить к фланцу 4 угольник 14 (резьба G ¾);

III – выполнить соединение корпуса 1 с фланцем 5 болтами 9 (резьба М12), установить пружинные шайбы 17 гайки 12;

IV – соединить фланец 4 с корпусом 1 шпильками 18 (резьба М10, материал корпуса – сталь), установить шайбы 16 гайки 11;

V – закрепить рукоятку 3 через шайбу 8 на пробке 2 винтом 10 (резьба М6), установить шайбу 15.

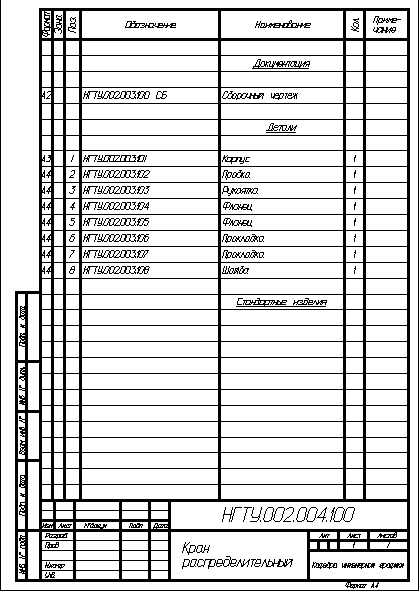

Заполнить в спецификации графу "Стандартные изделия"
